Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen

Ventilblöcke werden in der Instrumentierungstechnik in 2 Kategorien unterteilt.

Das sind zum einen Ventilblöcke für Leitungsmontage und zum anderen Ventilblöcke für Direktmontage.

Hier finden Sie eine Auswahl an Standard-Ausführungen. Sollten Sie ein gesuchten Artikel nicht finden, dann freuen wir uns über Ihre Anfrage mittels Kontaktformular.

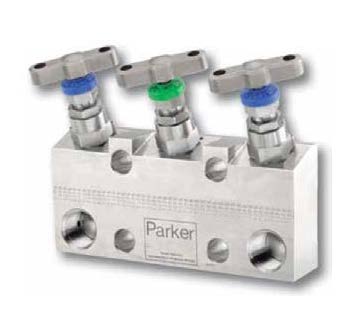

3-fach Ventilblöcke Leitungsmontage

Leitungsmontage / abgesetzte Montage bedeutet das Messgerät bzw. Messumformer oder Manometer wird mittels Gewinde in den Ventilblock geschraubt oder über Impulsleitung (z.B. Edelstahlrohr) mit einem Abstand an den Ventilblock angeschlossen.

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

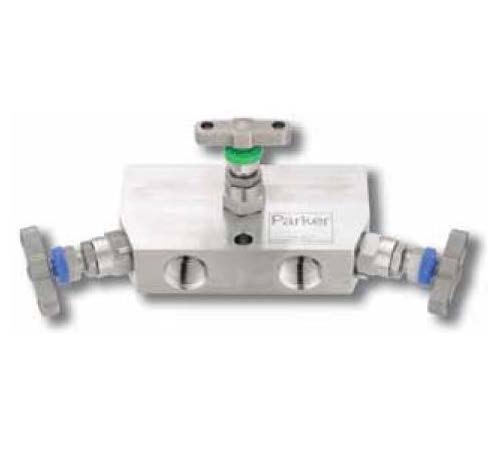

HLS3M

Artikel-Nr.: 11616E
Ventilblock, 3-fach für Leitungsmontage

Typ:HLS3M
Eingang:2 x 1/2" NPT(F)
Ausgang:2 x 1/2" NPT(F)
Material:316 Edelstahl
Ventilpackung:PTFE
Druck:max 414 bar
Temperatur:-54°C bis 260°C
Gewicht:... kg
Zolltarif-Nummer:8481 8059
Ursprungsland:United Kingdom

Downloads

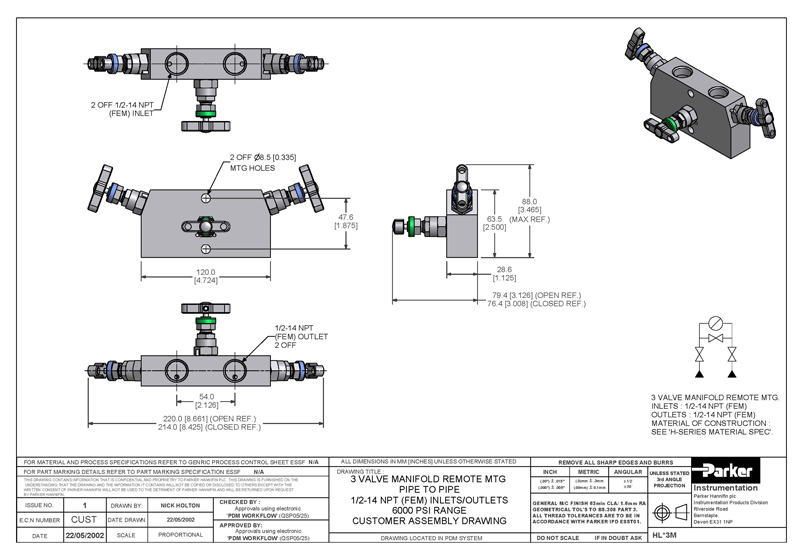

Zeichnung HLS3M
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

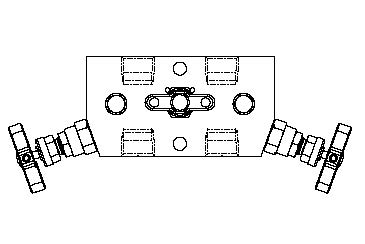

HLS3MDTP

Artikel-Nr.: 40475
Ventilblock, 3-fach für Leitungsmontage

Typ:HLS3MDTP
Eingang:2 x 1/2" NPT(F)
Ausgang:2 x 1/2" NPT(F)
Entlüften:2 x 1/4" NPT(F)
Material:316 Edelstahl
Ventilpackung:PTFE
Druck:max 414 bar
Temperatur:-54°C bis 260°C
Gewicht:... kg
Zolltarif-Nummer:8481 8059
Ursprungsland:United Kingdom

Downloads

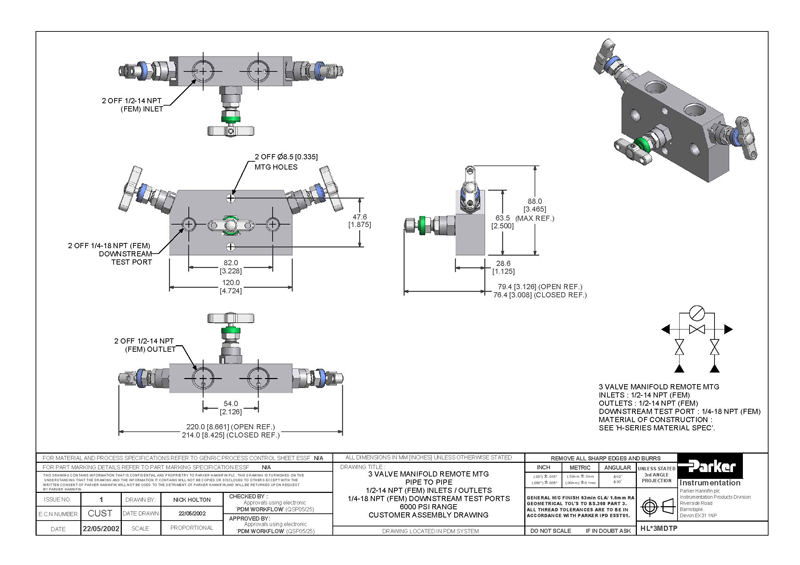

Zeichnung HLS3MDTP
Allgemeine Informationen und Materialauswahl

3-fach Ventilblöcke Direktmontage

Direktmontage bedeutet das Messgerät bzw. Messumformer oder Manometer wird direkt an den Ventilblock angebaut. Vorteil hier sind die kompakte Bauform, weniger Zeit und Materialaufwand bei der Installation.

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

HDS3

Artikel-Nr.: 41257
Ventilblock, 3-fach für Direktmontage

Typ:HDS3
Eingang:2 x 1/2" NPT(F)
Ausgang:Flansch Messumformer IEC,
Mitte / Mitte 54mm
Material:316 Edelstahl
Ventilpackung:PTFE
Druck:max 414 bar
Temperatur:-54°C bis 260°C
inkl. 2 Stck. PTFE-Dichtringe,
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
Gewicht:0,862 kg
Zolltarif-Nummer:8481 8059
Ursprungsland:United Kingdom

Downloads

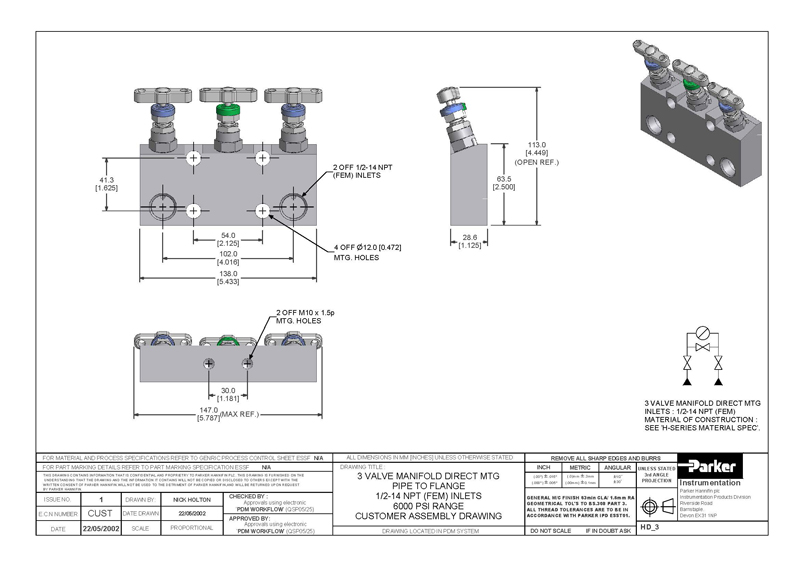

Zeichnung HDS3
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

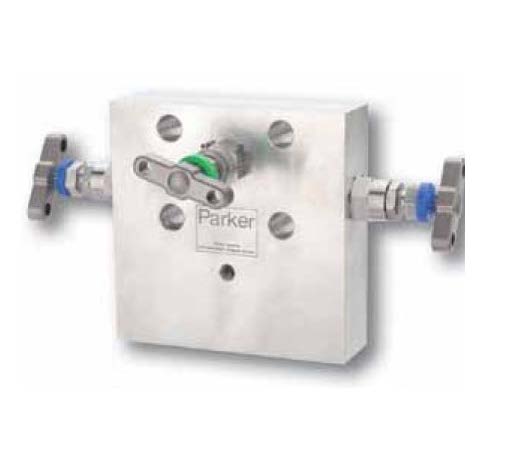

HDS3EXT

Artikel-Nr.: 11593E
Ventilblock, 3-fach für Direktmontage
Verwendung im Schutzkasten
für Bodenmontage Leitungsanschlüsse unten

Typ:HDS3EXT
Eingang:2 x 1/2" NPT(F)
Ausgang:Flansch Messumformer IEC,
Mitte / Mitte 54mm
Material:316 Edelstahl
Ventilpackung:PTFE
Druck:max 414 bar
Temperatur:-54°C bis 260°C
Befestigung von unten mit
3 x M8 Innensechskantschrauben
(nicht im Lieferumfang enthalten)
Anbringung einer Kontaktheizung möglich
inkl. 2 Stck. PTFE-Dichtringe
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
Gewicht:1,870 kg
Zolltarif-Nummer:8481 8059
Ursprungsland:United Kingdom

Downloads

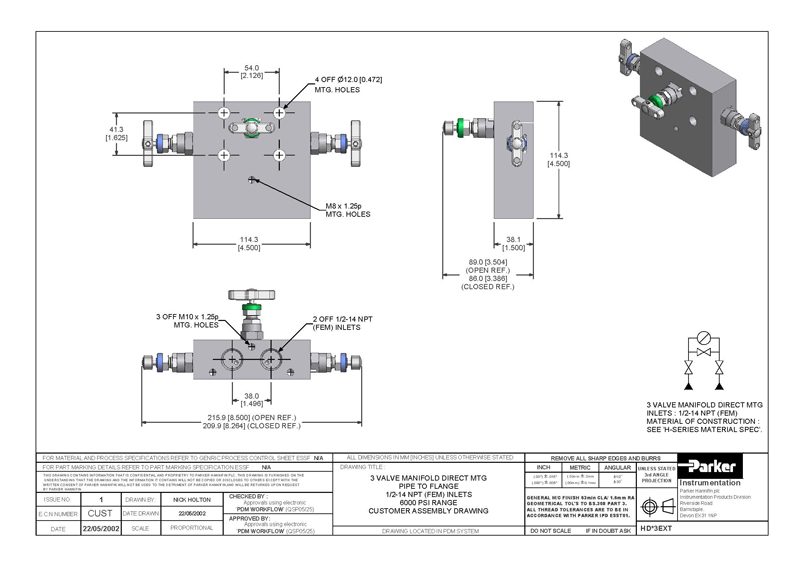

Zeichnung HDS3EXT
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

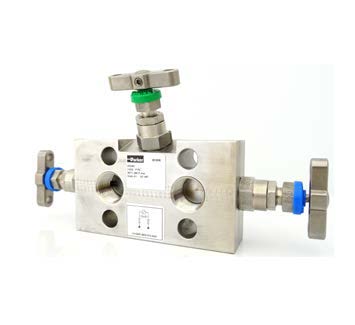

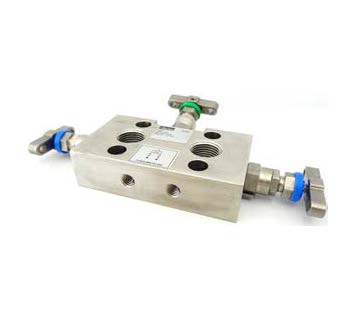

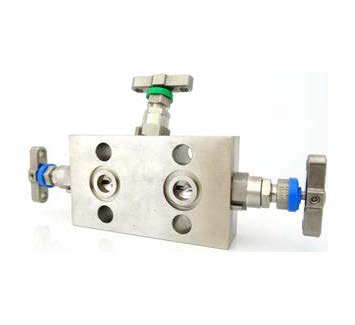

HDS3M

Artikel-Nr.: 11594E
Ventilblock, 3-fach für Direktmontage

Typ:HDS3M
Eingang:2 x 1/2" NPT(F)
Ausgang:Flansch Messumformer IEC,
Mitte / Mitte 54mm
Material:316 Edelstahl
Ventilpackung:PTFE
Druck:max 414 bar
Temperatur:-54°C bis 260°C
inkl. 2 Stck. PTFE-Dichtringe
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
Gewicht:0,862 kg
Zolltarif-Nummer:8481 8059
Ursprungsland:United Kingdom

Downloads

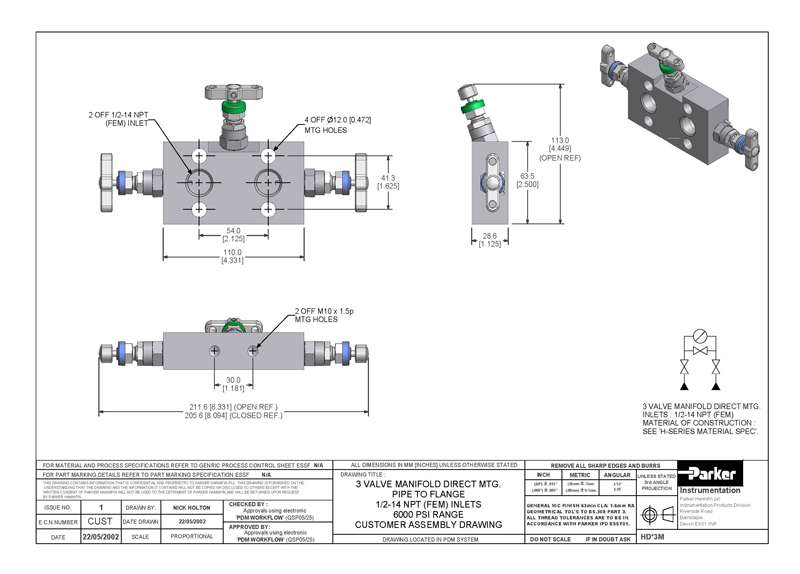

Zeichnung HDS3M
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

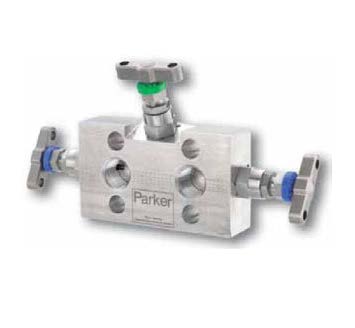

HDS3MCP

Artikel-Nr.: 44914
Ventilblock, 3-fach für Direktmontage

Typ:HDS3MCP
Eingang:2 x 1/2" NPT(F)
Ausgang:Flansch für Messumformer 3051,
Mitte / Mitte 54mm
Material:316 Edelstahl
Ventilpackung:PTFE
Druck:max 414 bar
Temperatur:-54°C bis 260°C
Ventilblock kann nur ohne Coplanarflansch an den
Emerson Messumformer 3051
angebaut werden.
Dichtungen und Schhrauben
werden nicht mitgeliefert.
Diese müssen über Emerson bezogen werden.
Gewicht:... kg
Zolltarif-Nummer:8481 8059
Ursprungsland:United Kingdom

Downloads

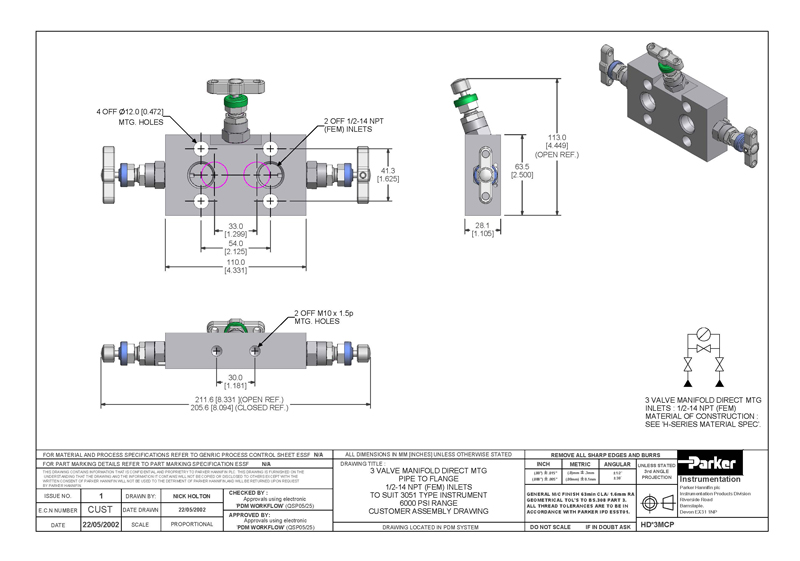

Zeichnung HDS3MCP
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

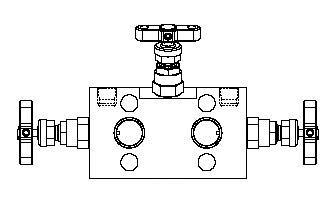

HDS3MDTP

Artikel-Nr.: 40825
Ventilblock, 3-fach für Direktmontage

Typ:HDS3MDTP
Eingang:2 x 1/2" NPT(F)
Ausgang:Flansch Messumformer IEC
Mitte / Mitte 54mm
Entlüften:2 x 1/4" NPT(F), oben
Material:316 Edelstahl
Ventilpackung:PTFE
Druck:max 414 bar
Temperatur:-54°C bis 260°C
inkl. 2 Stck. PTFE-Dichtringe,
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
Gewicht:0,862 kg
Zolltarif-Nummer:8481 8059
Ursprungsland:United Kingdom

Downloads

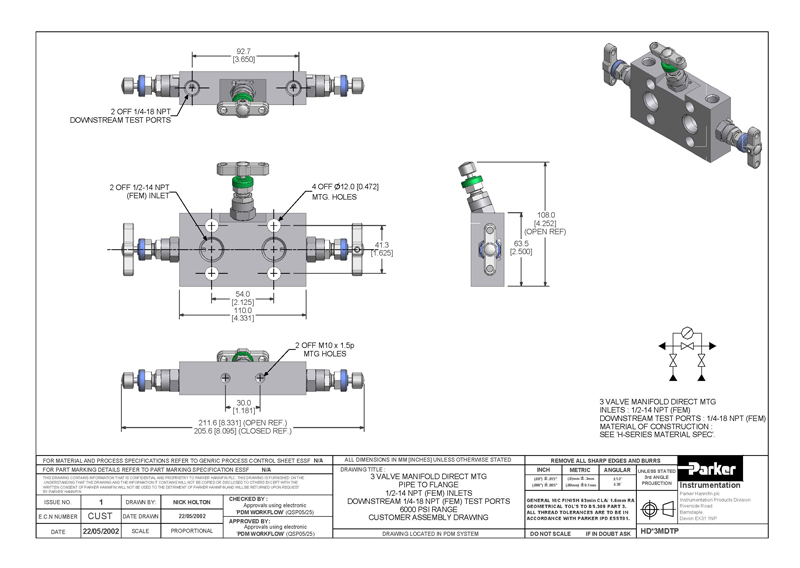

Zeichnung HDS3MDTP
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

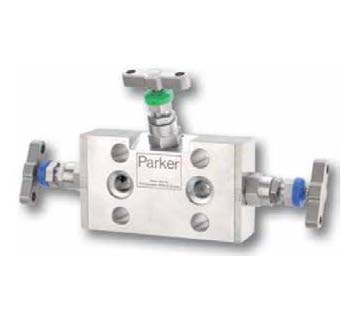

HDS3MFF

Artikel-Nr.: 11597E
Ventilblock, 3-fach für Direktmontage
Flansch/Flansch Ausführung

Typ:HDS3MFF
Eingang:Flanschanschluss glatte Dichtfläche
Mitte / Mitte 54mm
Anschluß mittels 2 Stück Ovalflanschen oder
passender Flanschplatte möglich
Ausgang:Flansch Messumformer IEC
Mitte / Mitte 54mm
Material:316 Edelstahl
Ventilpackung:PTFE
Druck:max 414 bar
Temperatur:-54°C bis 260°C
Ausgangsflansch:2 Stck. PTFE-Dichtringe,
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
Im Lieferumfang enthalten.
Eingangsflansch:Dichtungen nicht im Lieferumfang enthalten.
Bei Bedarf ist hierfür individuelle Abstimmung notwendig.
Gewicht:... kg
Zolltarif-Nummer:8481 8059
Ursprungsland:United Kingdom

Downloads

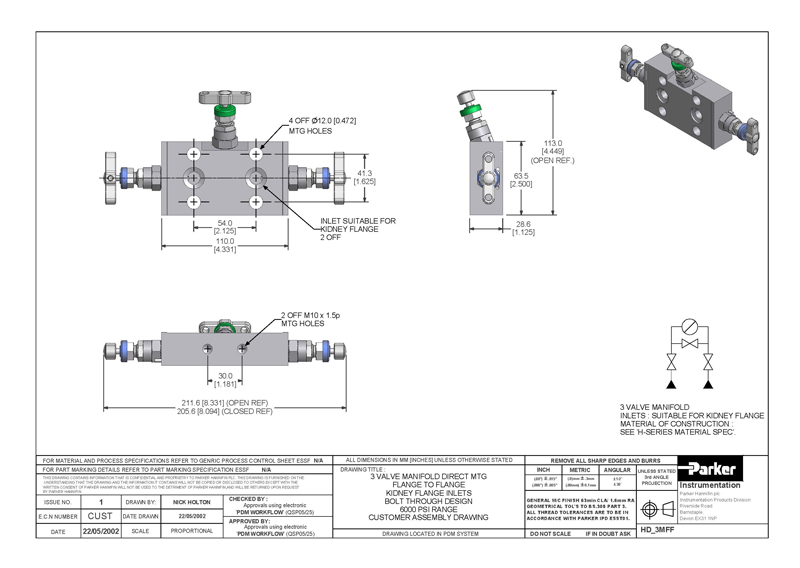

Zeichnung HDS3MFF
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

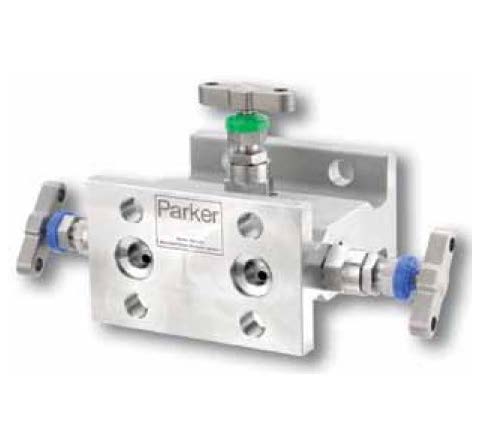

HEFS3

Artikel-Nr.: 11606E
Ventilblock, 3-fach für Direktmontage
Flansch/Flansch Ausführung

Typ:HEFS3
Eingang:Flanschanschluss glatte Dichtfläche
Mitte / Mitte 54mm
Anschluß mittels 2 Stück Ovalflanschen oder
passender Flanschplatte möglich
Ausgang:Flansch Messumformer IEC
Mitte / Mitte 54mm
Material:316 Edelstahl
Ventilpackung:PTFE
Druck:max 414 bar
Temperatur:-54°C bis 260°C
Ausgangsflansch:2 Stck. PTFE-Dichtringe,
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
Im Lieferumfang enthalten.
Eingangsflansch:Montageschrauben und Dichtungen nicht im Lieferumfang enthalten.
Bei Bedarf ist hierfür individuelle Abstimmung notwendig.
Gewicht:2,900 kg
Zolltarif-Nummer:8481 8059
Ursprungsland:United Kingdom

Downloads

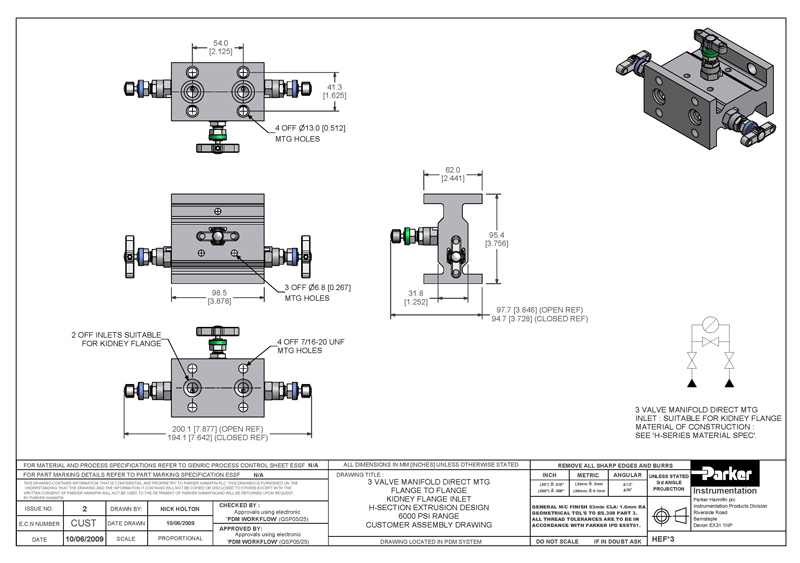

Zeichnung HEFS3
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

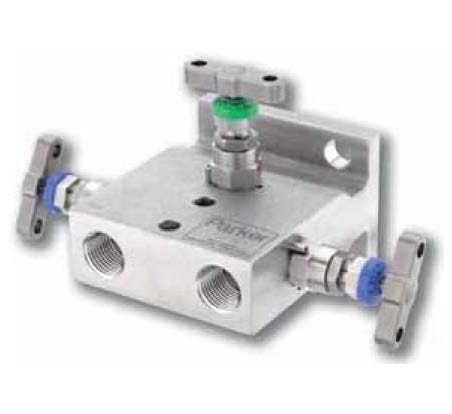

HEFS38N

Artikel-Nr.: 44915
Ventilblock, 3-fach für Direktmontage

Typ:HEFS38N
Eingang:2 x 1/2" NPT(F)
Ausgang:Flansch Messumformer IEC
Mitte / Mitte 54mm
Material:316 Edelstahl
Ventilpackung:PTFE
Druck:max 414 bar
Temperatur:-54°C bis 260°C
inkl. 2 Stck. PTFE-Dichtringe
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
Gewicht:... kg
Zolltarif-Nummer:8481 8059
Ursprungsland:United Kingdom

Downloads

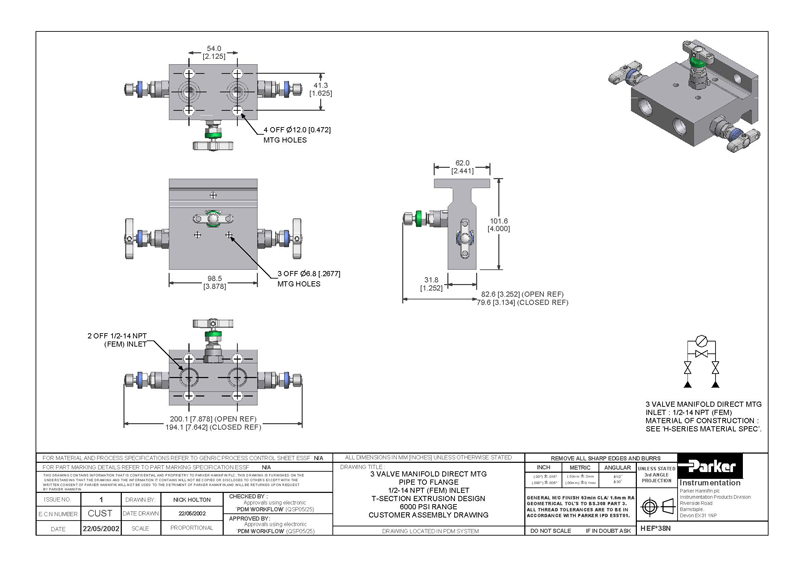

Zeichnung HEFS38N
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

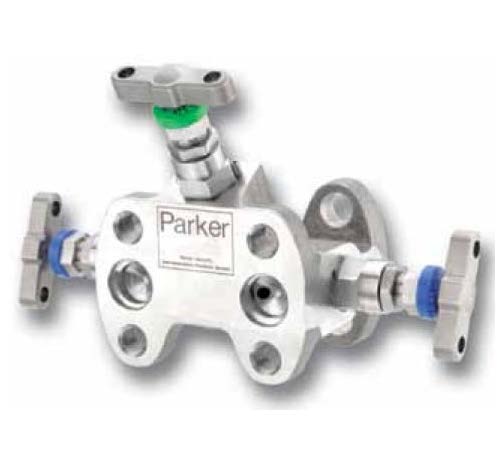

HFS3

Artikel-Nr.: 11607E
Ventilblock, 3-fach für Direktmontage
Flansch/Flansch Ausführung

Typ:HFS3
Eingang:Flanschanschluss glatte Dichtfläche
Mitte / Mitte 54mm
Anschluß mittels 2 Stück Ovalflanschen oder
passender Flanschplatte möglich
Ausgang:Flansch Messumformer IEC
Mitte / Mitte 54mm
Befestigungslöcher: d=12mm
Material:316 Edelstahl
Ventilpackung:PTFE
Druck:max 414 bar
Temperatur:-54°C bis 260°C
Ausgangsflansch:2 Stck. PTFE-Dichtringe,
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
Im Lieferumfang enthalten.
Eingangsflansch:Montageschrauben und Dichtungen nicht im Lieferumfang enthalten.
Bei Bedarf ist hierfür individuelle Abstimmung notwendig.
Gewicht:... kg
Zolltarif-Nummer:8481 8059
Ursprungsland:United Kingdom

Downloads

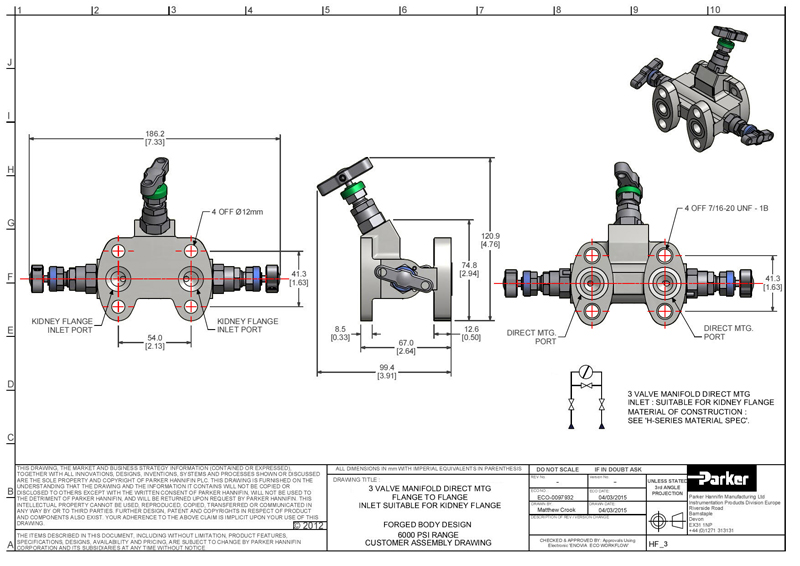

Zeichnung HFS3
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

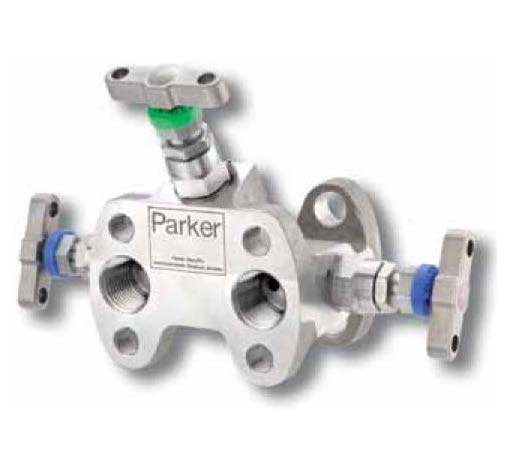

HFS38N

Artikel-Nr.: 44916
Ventilblock, 3-fach für Direktmontage

Typ:HFS38N
Eingang:2 x 1/2" NPT(F)
Ausgang:Flansch Messumformer IEC
Mitte / Mitte 54mm
Befestigungslöcher: d=12mm
Material:316 Edelstahl
Ventilpackung:PTFE
Druck:max 414 bar
Temperatur:-54°C bis 260°C
inkl. 2 Stck. PTFE-Dichtringe,
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
Gewicht:... kg
Zolltarif-Nummer:8481 8059
Ursprungsland:United Kingdom

Downloads

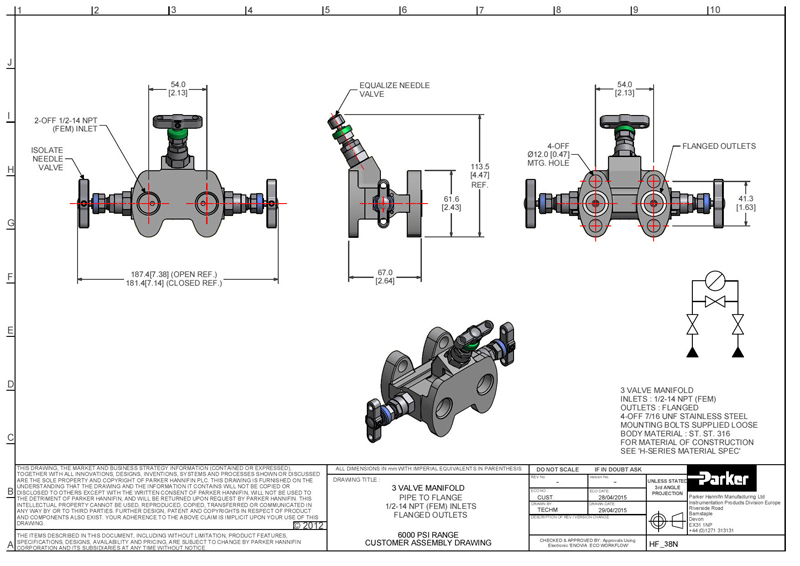

Zeichnung HFS38N
Allgemeine Informationen und Materialauswahl

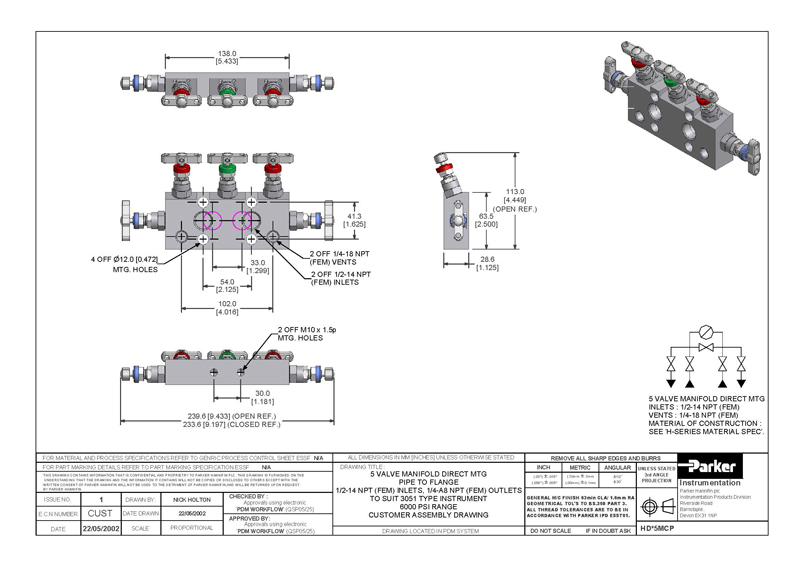

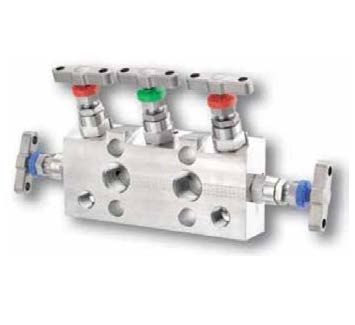

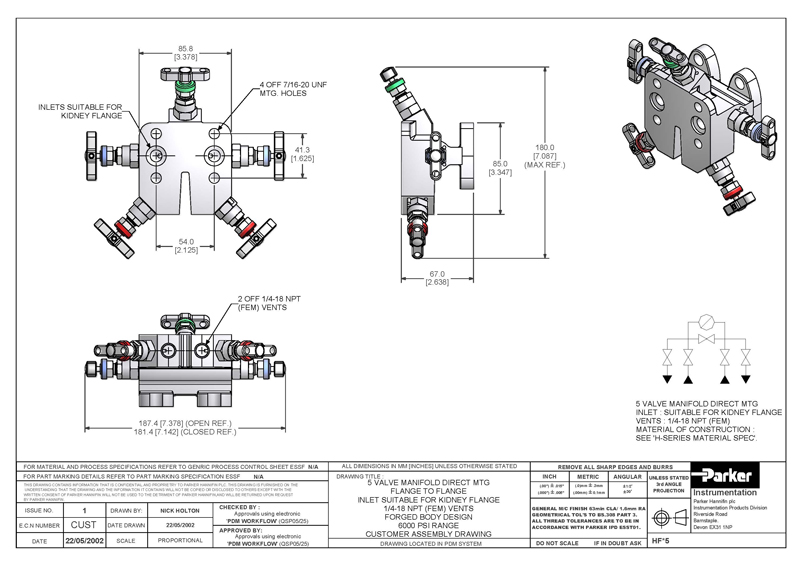

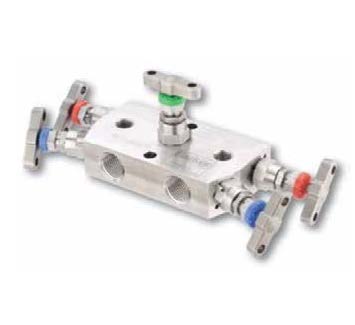

5-fach Ventilblöcke Leitungsmontage

Leitungsmontage / abgesetzte Montage bedeutet das Messgerät bzw. Messumformer oder Manometer wird mittels Gewinde in den Ventilblock geschraubt oder über Impulsleitung (z.B. Edelstahlrohr) mit einem Abstand an den Ventilblock angeschlossen.

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

HLS5M

Artikel-Nr.: 11619E
Ventilblock, 5-fach für Leitungsmontage

Typ:HLS5M
Eingang:2 x 1/2" NPT(F)
Ausgang:2 x 1/2" NPT(F)
Entlüften:2 x 1/4" NPT(F)
Material: 316SS Edelstahl
Ventilpackung: PTFE
Druck: max 414 bar
Temperatur: -54°C bis +260°C
Gewicht: 1,800 kg
Zolltarif-Nummer: 8481 8059
Ursprungsland: United Kingdom

Downloads

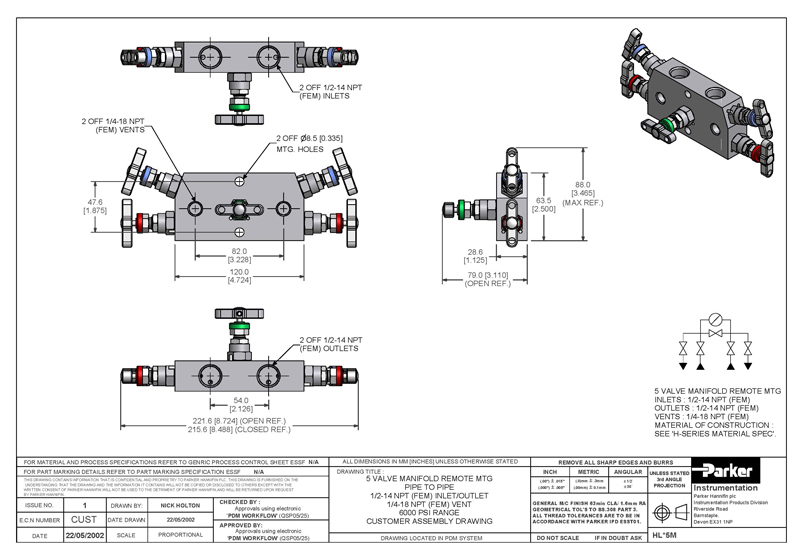

Zeichnung HLS5M
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

HLS5MCT

Artikel-Nr.: 42912
Ventilblock, 5-fach für Leitungsmontage

Typ:HLS5MCT
Eingang:2 x 1/2" NPT(F)
Ausgang:2 x 1/2" NPT(F)
Entlüften:1 x 1/4" NPT(F),
(optionales Bohrbild)
Material: 316SS Edelstahl
Ventilpackung: PTFE
Druck: max 414 bar
Temperatur: -54°C bis +260°C
Gewicht: 1,800 kg
Zolltarif-Nummer: 8481 8059
Ursprungsland: United Kingdom

Downloads

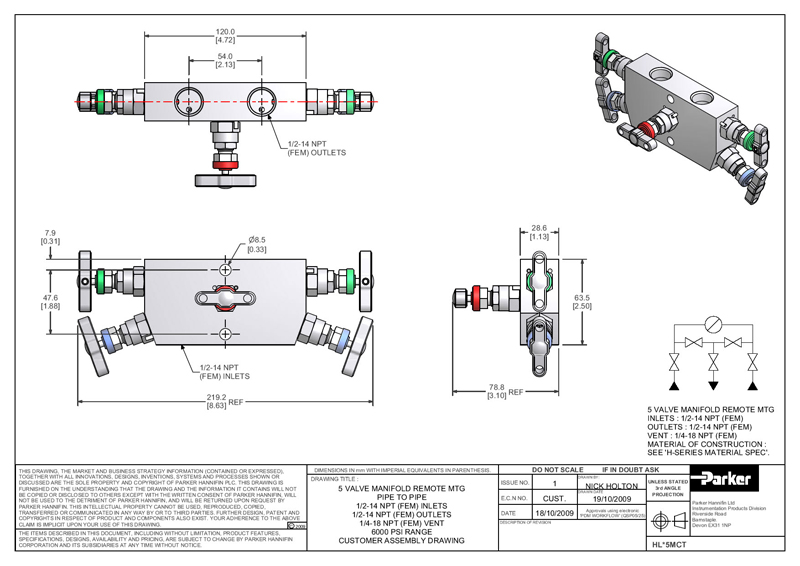

Zeichnung HLS5MCT
Allgemeine Informationen und Materialauswahl

5-fach Ventilblöcke Direktmontage

Direktmontage bedeutet das Messgerät bzw. Messumformer oder Manometer wird direkt an den Ventilblock angebaut. Vorteil hier sind die kompakte Bauform, weniger Zeit und Materialaufwand bei der Installation.

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

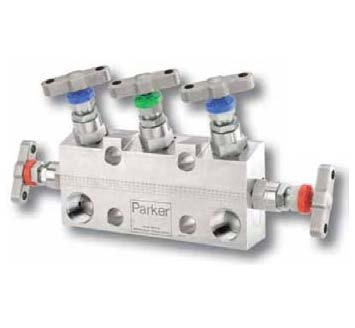

HDS5

Artikel-Nr.: 11601E
Ventilblock, 5-fach für Direktmontage

Typ:HDS5
Eingang:2 x 1/2" NPT(F)
Ausgang: Flansch Messumformer IEC
Mitte / Mitte 54mm
Entlüften:2 x 1/4" NPT(F)
Material: 316 Edelstahl
Ventilpackung: PTFE
Druck: max 414 bar
Temperatur: -54°C bis +260°C
inkl. 2 Stck. PTFE-Dichtringe
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz
Gewicht: ... kg
Zolltarif-Nummer: 8481 8059
Ursprungsland: United Kingdom

Downloads

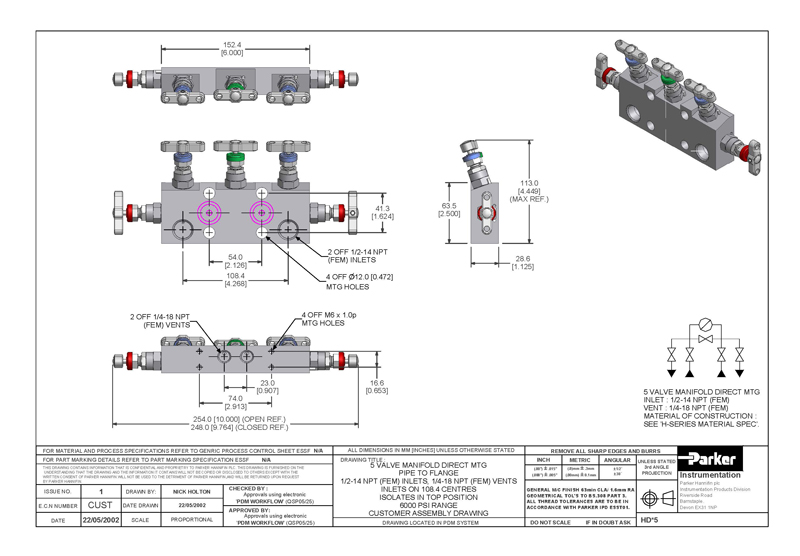

Zeichnung HDS5
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

HDS5CT

Artikel-Nr.: 44158
Ventilblock, 5-fach für Direktmontage
bei Verrechnungsmessungen

Typ:HDS5CT
Eingang:2 x 1/2" NPT(F)
Ausgang: Flansch Messumformer IEC
Mitte / Mitte 54mm
Entlüften:1 x 1/4" NPT(F)
Material: 316 Edelstahl
Ventilpackung: PTFE
Druck: max 414 bar
Temperatur: -54°C bis +260°C

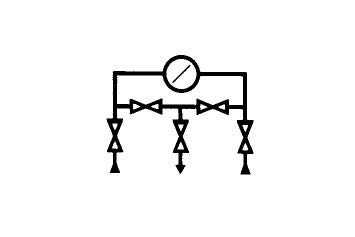

CT- Ausführung: - spezielles Bohrbild
- zwei Ausgleichsventile auf ein
Entlüftungsventil geführt
inkl. 2 Stck. PTFE-Dichtringe,
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
Gewicht: ... kg
Zolltarif-Nummer: 8481 8059
Ursprungsland: United Kingdom

Downloads

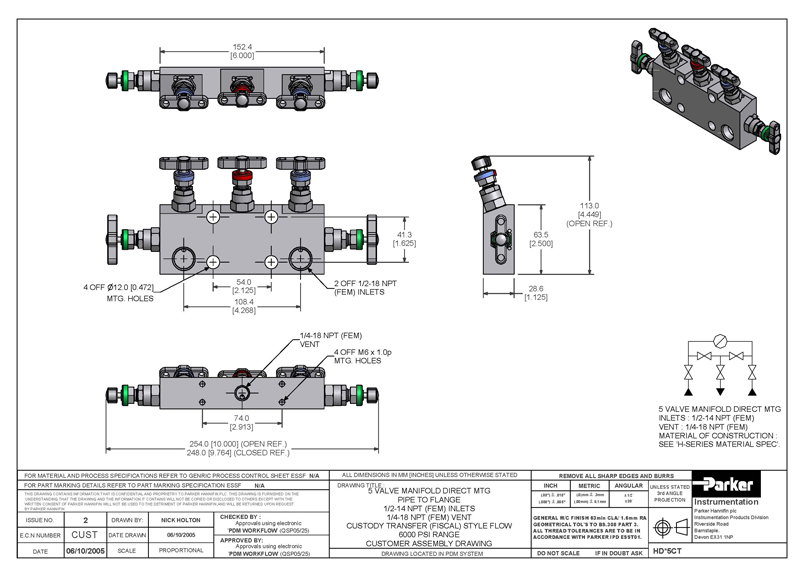

Zeichnung HDS5CT
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

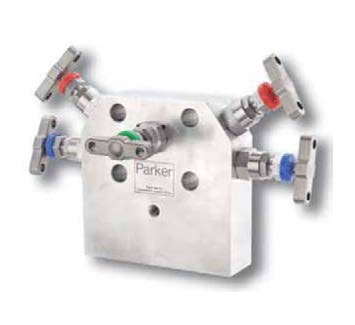

HDS5EXT

Artikel-Nr.: 11602E
Ventilblock, 5-fach für Direktmontage
Verwendung im Schutzkasten
für Bodenmontage Leitungsanschlüsse unten

Typ:HDS5EXT
Eingang:2 x 1/2" NPT(F)
Ausgang: Flansch Messumformer IEC
Mitte / Mitte 54mm
Entlüften:2 x 1/4" NPT(F),
nur 6mm A-Lok möglich
Material: 316 Edelstahl
Ventilpackung: PTFE
Druck: max 414 bar
Temperatur: -54°C bis +260°C
Befestigung von unten mit
3 x M8 Innensechskantschrauben
(nicht im Lieferumfang enthalten)
Anbringung einer Kontaktheizung
möglich
inkl. 2 Stck. PTFE-Dichtringe,
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
Gewicht: 3,000 kg
Zolltarif-Nummer: 8481 8059
Ursprungsland: United Kingdom

Downloads

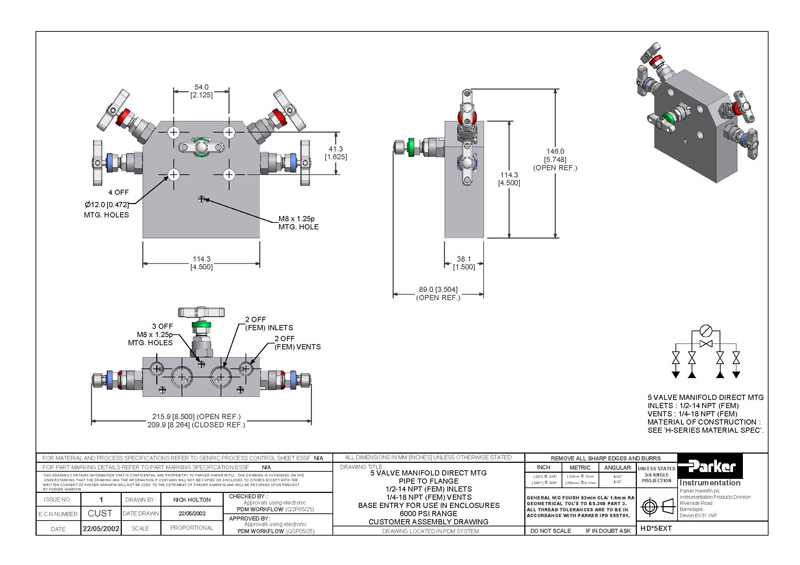

Zeichnung HDS5EXT
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

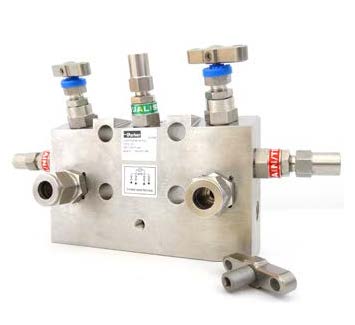

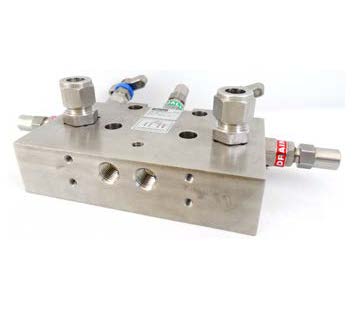

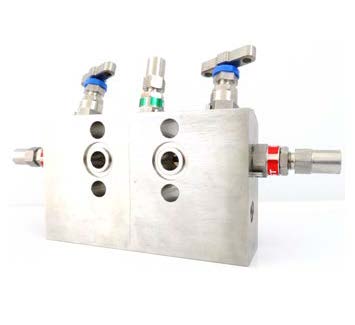

HDS5FRCMLME12ATEQ-1

Artikel-Nr.: 40624
Ventilblock, 5-fach für Direktmontage
Verwendung im Schutzkasten
für Bodenmontage Leitungsanschlüsse unten

Typ:HDS5FRCMLME12ATEQ-1
Eingang:2 x PTFree Anschluß 12mm A-Lok
Ausgang: Flansch Messumformer IEC
Mitte / Mitte 54mm
Entlüften:2 x 1/4" NPT(F)
Heizanschluß:2 x 1/4" NPT(F)
Material: 316 Edelstahl
Ventilpackung: Graphoil
Druck: max 414 bar
Temperatur: -54°C bis +538°C
Betätigung:Eingangsventile mit Knebel
Ausgleichsventil mit
Sicherheitsvierkant
Entlüftungsventile mit
Sicherheitsvierkant
inkl. 2 Stck. Graphoil-Dichtringe,
4 Stck. Schrauben 7/16 UNF,
Mat. Edelstahl.
Gewicht: ... kg
Zolltarif-Nummer: 8481 8059
Ursprungsland: United Kingdom

Downloads

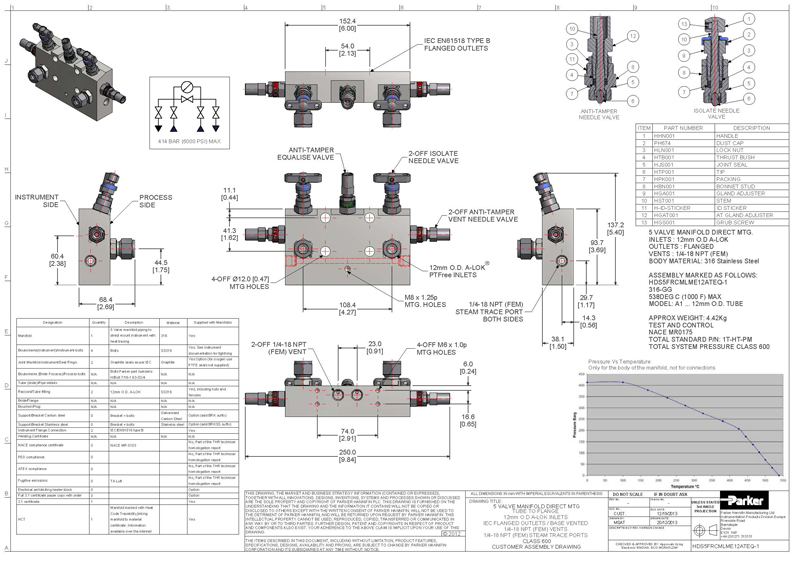

Zeichnung HDS5FRCMLME12ATEQ-1
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

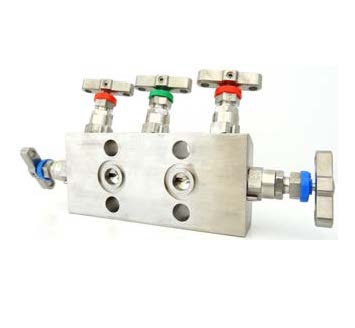

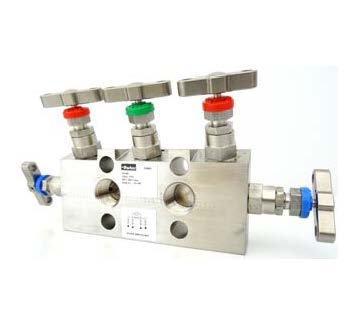

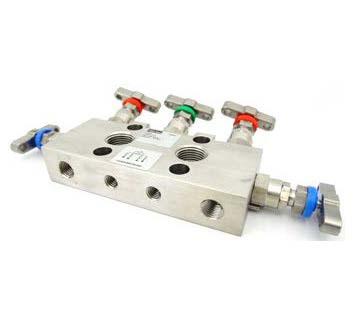

HDS5M

Artikel-Nr.: 11603E
Ventilblock, 5-fach für Direktmontage

Typ:HDS5M
Eingang:2 x 1/2" NPT(F)
Ausgang: Flansch Messumformer IEC
Mitte / Mitte 54mm
Entlüften:2 x 1/4" NPT(F)
Material: 316 Edelstahl
Ventilpackung: PTFE
Druck: max 414 bar
Temperatur: -54°C bis +260°C
inkl. 2 Stck. PTFE-Dichtringe,
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
Gewicht: 2,036 kg
Zolltarif-Nummer: 8481 8059
Ursprungsland: United Kingdom

Downloads

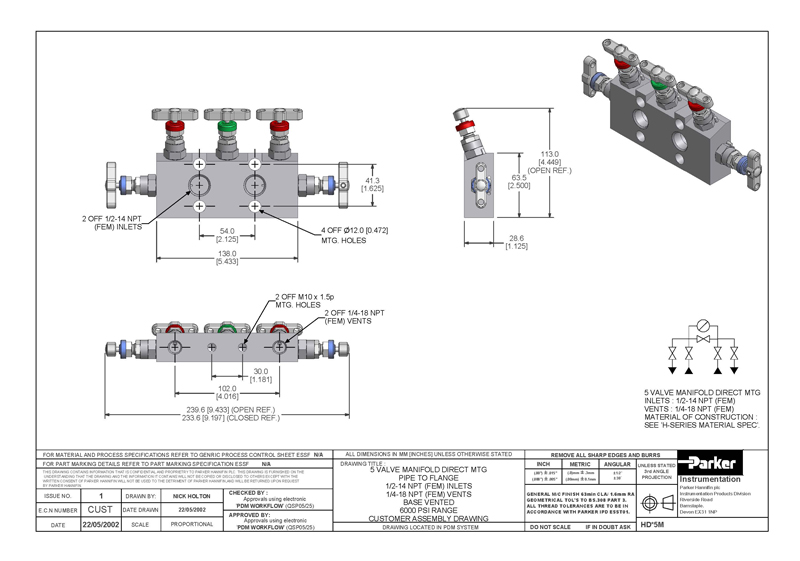

Zeichnung HDS5M
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

HDS5MCP

Artikel-Nr.: 11605E
Ventilblock, 5-fach für Direktmontage

Typ:HDS5MCP
Eingang:2 x 1/2" NPT(F),
Mitte / Mitte 54mm
Ausgang: Flansch Messumformer 3051
Entlüften:2 x 1/4" NPT(F)
Material: 316 Edelstahl
Ventilpackung: PTFE
Druck: max 414 bar
Temperatur: -54°C bis +260°C
Ventilblock kann nur ohne
Coplanarflansch an den
Emerson Messumformer 3051
angebaut werden.
Dichtungen und Schrauben werden
nicht mitgeliefert. Diese müssen
über Emerson bezogen werden.
Gewicht: ... kg
Zolltarif-Nummer: 8481 8059
Ursprungsland: United Kingdom

Downloads

Zeichnung HDS5MCP
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

HDS5MFD

Artikel-Nr.: 43925
Ventilblock, 5-fach für Direktmontage

Typ:HDS5MFD
Eingang:2 x 1/2" NPT(F)
Ausgang: Flansch Messumformer IEC, Mitte / Mitte 54mm
Entlüften:2 x 1/4" NPT(F), frontseitig
Material: 316 Edelstahl
Ventilpackung: PTFE
Druck: max 414 bar
Temperatur: -54°C bis +260°C
inkl. 2 Stck. PTFE-Dichtringe,
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
Gewicht: 2,036 kg
Zolltarif-Nummer: 8481 8059
Ursprungsland: United Kingdom

Downloads

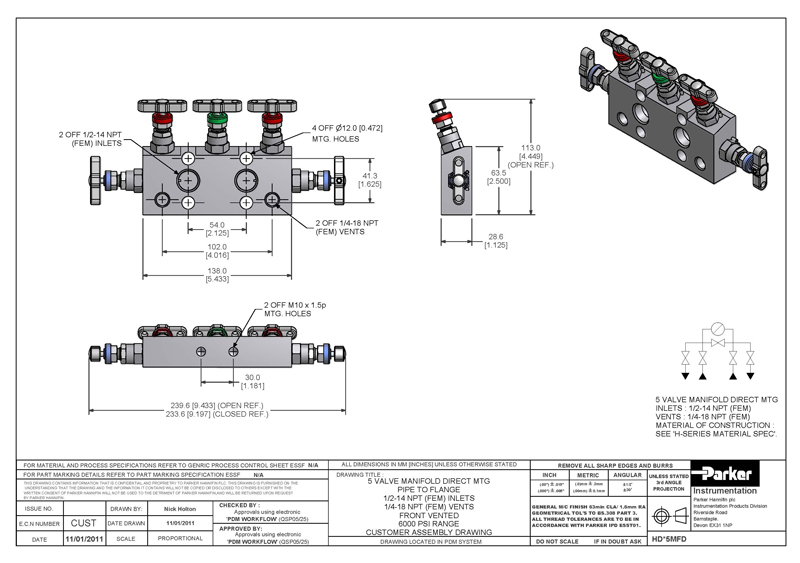

Zeichnung HDS5MFD
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

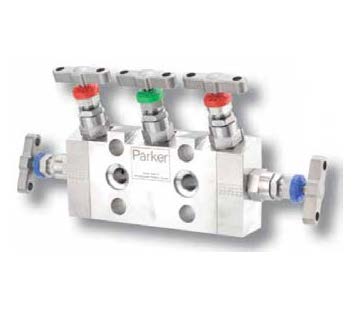

HDS5MFF

Artikel-Nr.: 44911
Ventilblock, 5-fach für Direktmontage
Flansch/Flansch Ausführung

Typ:HDS5MFF
Eingang:Flanschanschluss glatte Dichtfläche,
Mitte / Mitte 54mm
Anschluß mittels 2 Stück
Ovalflanschen oderpassender Flanschplatte möglich
Ausgang: Flansch Messumformer IEC,
Mitte / Mitte 54mm
Entlüften:2 x 1/4" NPT(F)
Material: 316 Edelstahl
Ventilpackung: PTFE
Druck: max 414 bar
Temperatur: -54°C bis +260°C
inkl. 2 Stck. PTFE-Dichtringe,
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
Eingangsflansch:Dichtungen nicht im Lieferumfang
enthalten.Bei Bedarf ist
hierfür individuelle Abstimmung
notwendig.
Gewicht: ... kg
Zolltarif-Nummer: 8481 8059
Ursprungsland: United Kingdom

Downloads

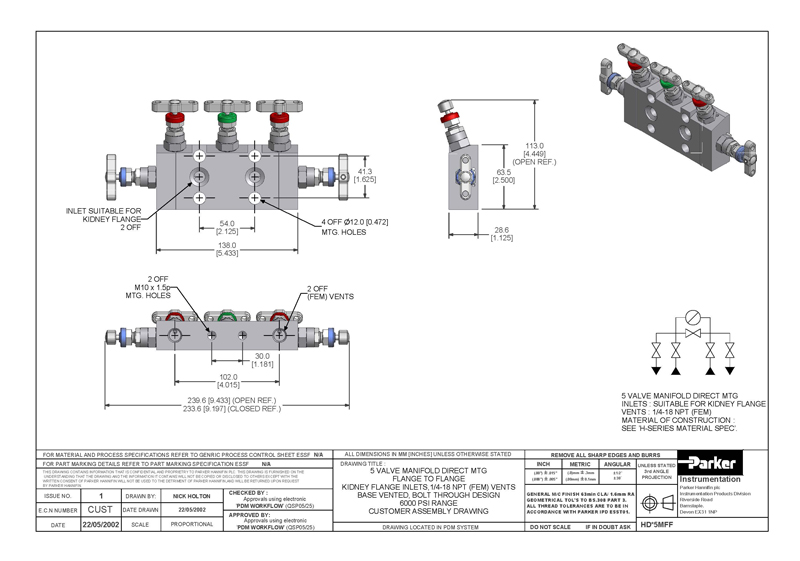

Zeichnung HDS5MFF
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

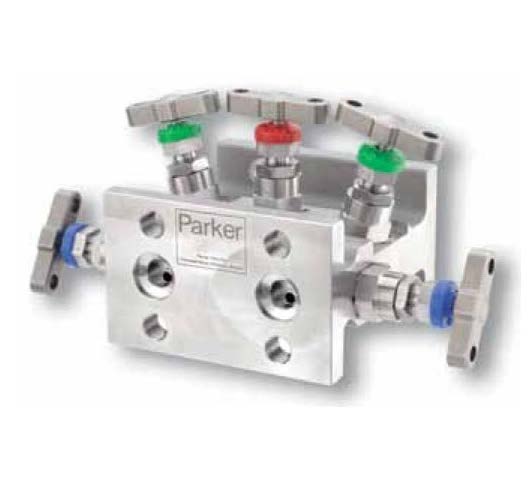

HEFS5CT

Artikel-Nr.: 40271
Ventilblock, 5-fach für Direktmontage
Flansch/Flansch Ausführung

Typ:HEFS5CT
Eingang:Flanschanschluss glatte Dichtfläche,
Mitte / Mitte 54mm
Ausgang: Flansch Messumformer IEC,
Mitte / Mitte 54mm
Entlüften:1 x 1/4" NPT(F)
Material: 316 Edelstahl
Ventilpackung: PTFE
Druck: max 414 bar
Temperatur: -54°C bis +260°C
Eingangsflansch:Montageschrauben und Dichtungen
nicht im Lieferumfang enthalten.
Bei Bedarf ist hierfür individuelle
Abstimmung notwendig.
Ausgangsflansch:inkl. 2 Stck. PTFE-Dichtringe,
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
im Lieferumfang enthalten
Gewicht: ... kg
Zolltarif-Nummer: 8481 8059
Ursprungsland: United Kingdom

Downloads

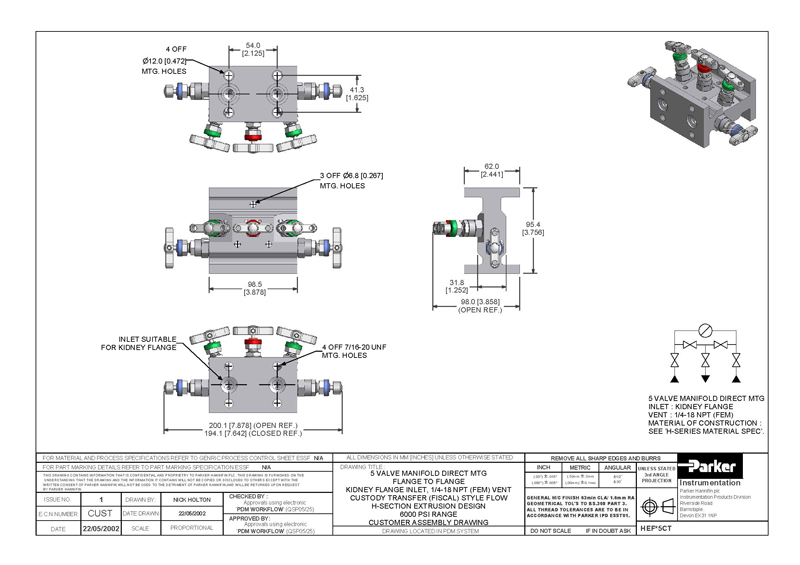

Zeichnung HEFS5CT
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

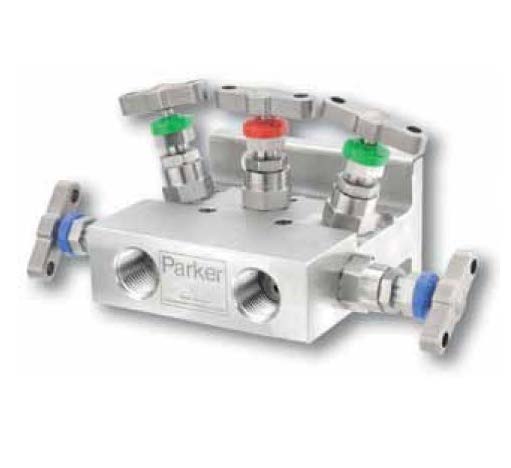

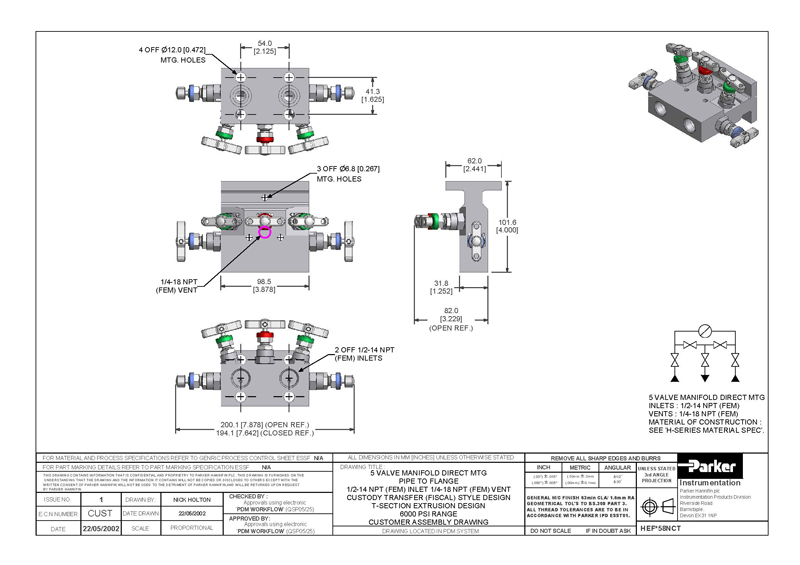

HEFS58NCT

Artikel-Nr.: 44912
Ventilblock, 5-fach für Direktmontage

Typ:HEFS58NCT
Eingang:2 x 1/2" NPT(F)
Ausgang: Flansch Messumformer IEC,
Mitte / Mitte 54mm
Entlüften:1 x 1/4" NPT(F)
Material: 316 Edelstahl
Ventilpackung: PTFE
Druck: max 414 bar
Temperatur: -54°C bis +260°C
inkl. 2 Stck. PTFE-Dichtringe,
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
Gewicht: ... kg
Zolltarif-Nummer: 8481 8059
Ursprungsland: United Kingdom

Downloads

Zeichnung HEFS58NCT
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

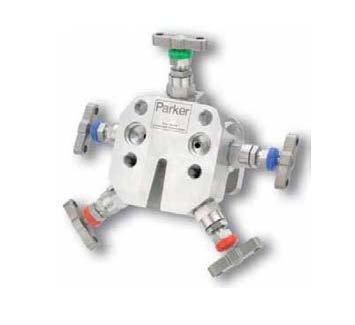

HFS5

Artikel-Nr.: 43283
Ventilblock, 5-fach für Direktmontage
Flansch/Flansch Ausführung

Typ:HFS5
Eingang:Flanschanschluss glatte Dichtfläche
Mitte / Mitte 54mm
Anschluß mittels 2 Stück
Ovalflanschen oder passender
Flanschplatte möglich
Ausgang: Flansch Messumformer IEC,
Mitte / Mitte 54mm
Befestigungslöcher: d=12mm
Entlüften:2 x 1/4" NPT(F)
Material: 316 Edelstahl
Ventilpackung: PTFE
Druck: max 414 bar
Temperatur: -54°C bis +260°C
Eingangsflansch:Montageschrauben und Dichtungen
nicht im Lieferumfang enthalten.
Bei Bedarf ist hierfür
individuelle Abstimmung notwendig.
Ausgangsflansch:inkl. 2 Stck. PTFE-Dichtringe,
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
im Lieferumfang enthalten
Gewicht: ... kg
Zolltarif-Nummer: 8481 8059
Ursprungsland: United Kingdom

Downloads

Zeichnung HFS5
Allgemeine Informationen und Materialauswahl

Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

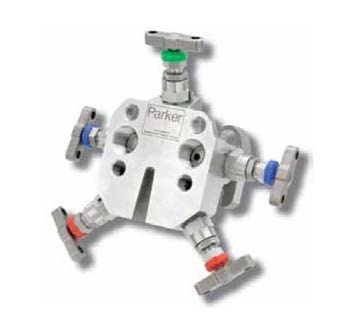

HFS58N

Artikel-Nr.: 44913
Ventilblock, 5-fach für Direktmontage

Typ:HFS58N
Eingang:2 x 1/2" NPT(F)
Ausgang: Flansch Messumformer IEC,
Mitte / Mitte 54mm
Befestigungslöcher: d=12mm
Entlüften:2 x 1/4" NPT(F)
Material: 316 Edelstahl
Ventilpackung: PTFE
Druck: max 414 bar
Temperatur: -54°C bis +260°C
inkl. 2 Stck. PTFE-Dichtringe,
4 Stck. Schrauben 7/16 UNF,
Mat. Stahl/verz.
Gewicht: ... kg
Zolltarif-Nummer: 8481 8059
Ursprungsland: United Kingdom

Downloads

Zeichnung HFS58N
Allgemeine Informationen und Materialauswahl

Downloads
Katalog - Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH
Ventilblöcke, 3- und 5-fach - für Differenzdruck-Anwendungen - Boewer Messtechnik GmbH

zurück
