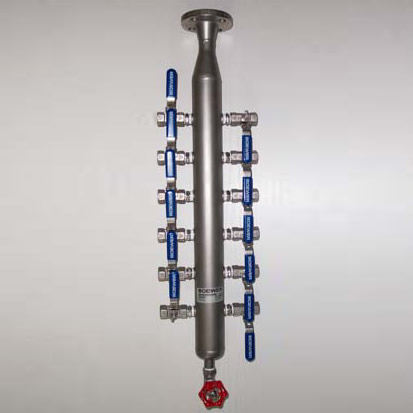

Luftverteiler
Zur Versorgung mehrerer Verbraucher mit Druckluft / Instrumentenluft, kommt meist ein Luftverteiler zum Einsatz.
Boewer-Luftverteiler in Edelstahl werden nach Kundenwunsch gefertigt.
Das heißt, unser Kunde kann die Art des Einganges (z.B. zum Anflanschen oder zum Verschrauben) sowie die Art und Anzahl der Ausgänge nach seinen Bedürfnissen auswählen.
Unsere Instrumentenluftverteiler werden nach dem Schweißen gebeizt und glasperlgestrahlt.
Nach Komplettierung werden die Luftverteiler einem Standarddrucktest unterzogen.
Wenn ein Materialzertifikat nach 3.1 gefordert ist, kann dieses erstellt und mitgeliefert werden.
Auf Wunsch runden eine Halterung und ein Bezeichnungsschild den Luftverteiler ab.
Bestellbeispiel: 060-LV-F25-16/2-BV8RSS-KR06SS-BV8RSS-KR12SS bedeutet:
Luftverteiler, Eingang Flansch DN25 PN16, Form C, 16 Ausgänge beidseitig, Kugelhähne R1/2“ in Edelstahl,
Doppelklemmringverschraubung 6mm in Edelstahl, Ablass: Kugelhahn R1/2“ in Edelstahl,
Doppelklemmringverschraubung 12mm in Edelstahl
Typenschlüssel & Bedeutung
|
| 060 | |
| - | |
| LV | Luftverteiler 2" Material: Edelstahl |
| - | |
| F25 | Lufteintritt |
| - | |
| 16/2 | Anzahl und Anordnung der Ausgänge |
| - | |
| BV8R | Art der Ausgänge |
| SS | Materialauswahl |
| - | |
| KR | Anschlussart |
| 06 | Anschlussgrösse |
| SS | Materialauswahl |
| - | |
| BV8R | Kondensatablass |
| SS | Materialauswahl |
| - | |
| KR | Anschlussart |
| 12 | Anschlussgrösse |
| SS | Materialauswahl |
| Code | Lufteintritt |
|---|
| F25 | Flansch DN25 PN16 Form B1 nach DIN EN 1092-1 |
| F1 | Flansch 1“, 300 lbs, RF |
| MR ... | Nippel, R1“, R3/4“, R1/2“ |
| NR ... | Nippel, 1“ NPT, 3/4" NPT, 1/2“ NPT |
| FR ... | Muffe, R1“, R3/4“, R1/2“ |
| FN ... | Muffe, 1“ NPT, 3/4“ NPT, 1/2“ NPT |
| Code | Anzahl und Anordnung der Ausgänge |
|---|
| 10/2 | 10 Ausgänge beidseitig angeordnet |
| 8/2 | 8 Ausgänge beidseitig angeordnet |
| 6/2 | 6 Ausgänge beidseitig angeordnet |
| 4/2 | 4 Ausgänge beidseitig angeordnet |
| 10/R | 10 Ausgänge rechts angeordnet |
| 8/L | 8 Ausgänge links angeordnet |
| 6/R | 6 Ausgänge rechts angeordnet |
| 4/L | 4 Ausgänge links angeordnet |
| Code | Art der Ausgänge |
|---|
| BV4R | Muffenkugelhahn R1/4“ |
| BV6R | Muffenkugelhahn R3/8“ |
| BV8R | Muffenkugelhahn R1/2“ |
| BV4N | Muffenkugelhahn 1/4“ NPT |
| BV6N | Muffenkugelhahn 3/8“ NPT |
| BV8N | Muffenkugelhahn 1/2“ NPT |
| Code | Anschlussart |
|---|
| SR | Schneidring |
| KR | Doppelklemmring |
| SAG | Schlauchanschluss, gerade |
| SAW | Schlauchanschluss, winklig |
| STAG | Schlauchsteckanschluss, gerade |
| STAW | Schlauchsteckanschluss, winklig |
| Code | Anschlussgrösse |
|---|
| 06 | 6 mm |
| 08 | 8 mm |
| 10 | 10 mm |
| 12 | 12 mm |
| Code | Material für Ausgänge und Kodensatablaß |
|---|
| SS | Edelstahl |
| Code | Materialauswahl für Verschraubungen |
|---|
| SS | Edelstahl |
| B | Messing |
| P | Kunststoff |
| Code | Kondensatablass |
|---|
| MV8R | Muffenventil R1/2“ |
| BV8R | Muffenkugelhahn R1/2“ |
| BV8N | Muffenkugelhahn 1/2“ NPT |
