Ventilblöcke, 2-fach
Ventilblöcke werden in der Instrumentierungstechnik in 2 Kategorien unterteilt.
Das sind zum einen Ventilblöcke für Leitungsmontage und zum anderen Ventilblöcke für Direktmontage.
Hier finden Sie eine Auswahl an Standard-Ausführungen. Sollten Sie einen gesuchten Artikel nicht finden, dann freuen wir uns über Ihre Anfrage mittels Kontaktformular.

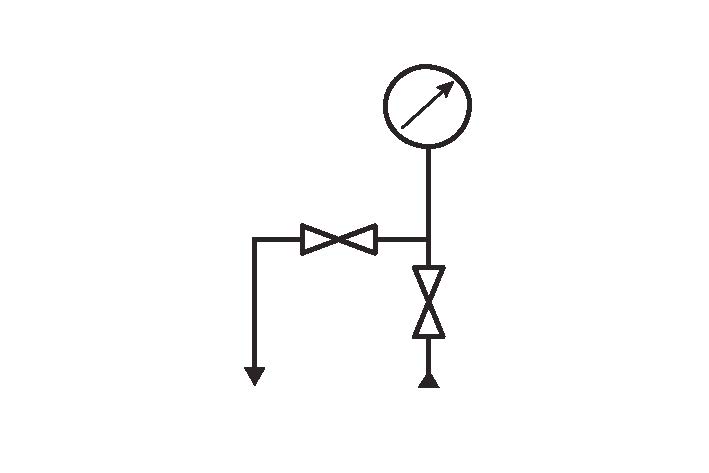

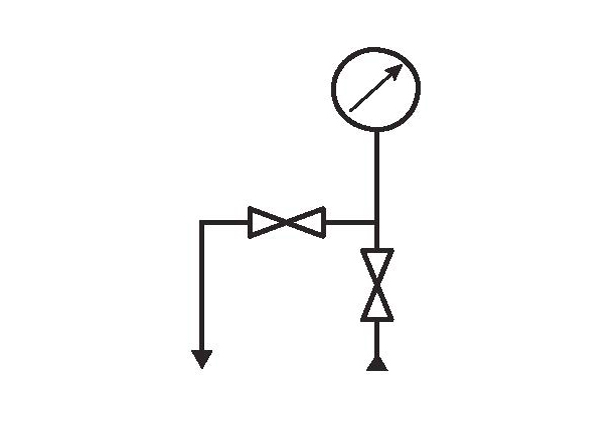

Leitungsmontage / abgesetzte Montage bedeutet das Messgerät bzw. Messumformer oder Manometer wird mittels Gewinde in den Ventilblock geschraubt oder über Impulsleitung (z.B. Edelstahlrohr) mit einem Abstand an den Ventilblock angeschlossen.

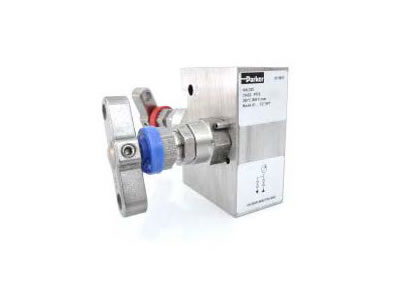

HALS2V
Artikel-Nr.: 11587E
Ventilblock, 2-fach für Leitungsmontage
| Typ: | HALS2V |
| Eingang: | 1/2" NPT(F), unten |
| Ausgang: | 1/2" NPT(F), oben |
| Entlüften: | 1/4" NPT(F), unten |
| Material: | 316 Edelstahl |
| Ventilpackung: | PTFE |
| Druck: | max 414 bar |
| Temperatur: | -54°C bis 260°C |
| Gewicht: | 0,743 kg |
| Zolltarif-Nummer: | 8481 8059 |
| Ursprungsland: | United Kingdom |
Downloads

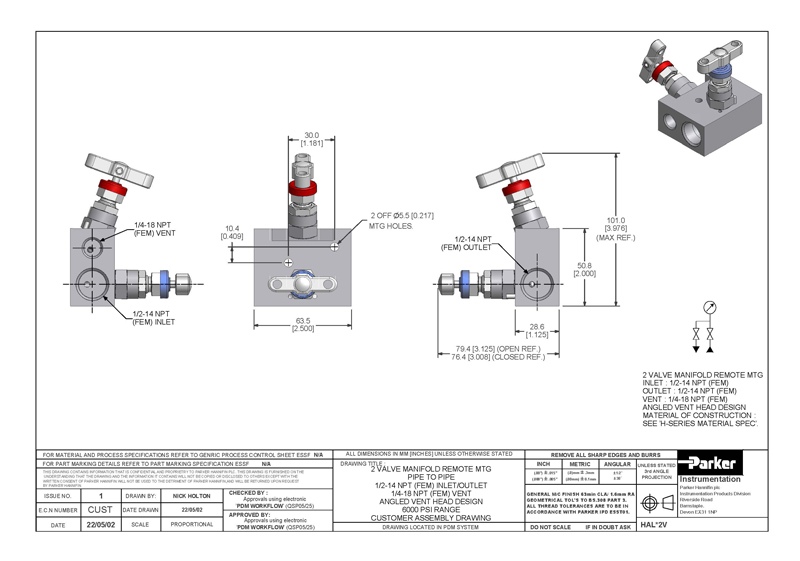

Zeichnung HALS2V
Allgemeine Informationen und Materialauswahl

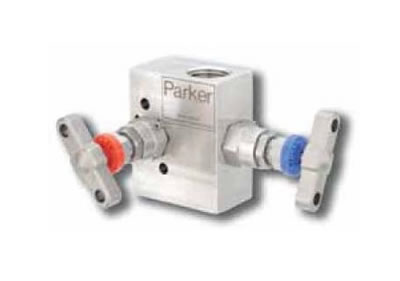

HLS2HVSDLH
Artikel-Nr.: 11612E
Ventilblock, Ventilblock, 2-fach für Leitungsmontage
| Typ: | HLS2HVSDLH |
| Eingang: | 1/2" NPT(F), unten |
| Ausgang: | 1/2" NPT(F), oben für Messgerät |
| Entlüften: | 1/4" NPT(F), seitlich |
| Material: | 316 Edelstahl |
| Ventilpackung: | PTFE |
| Druck: | max 414 bar |
| Temperatur: | -54°C bis 260°C |
| Gewicht: | ... kg |
| Zolltarif-Nummer: | 8481 8059 |
| Ursprungsland: | United Kingdom |
Downloads

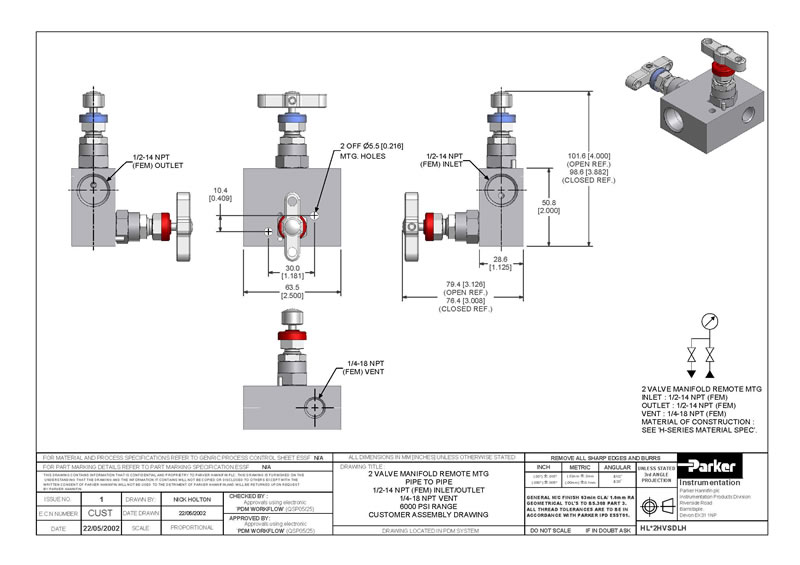

Zeichnung HLS2HVSDLH
Allgemeine Informationen und Materialauswahl

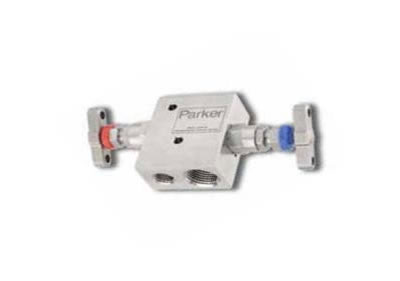

HLS2V
Artikel-Nr.: 11614E
Ventilblock, Ventilblock, 2-fach für Leitungsmontage
| Typ: | HLS2V |
| Eingang: | 1/2" NPT(F), unten |
| Ausgang: | 1/2" NPT(F), oben für Messgerät |
| Entlüften: | 1/4" NPT(F), unten nur 6mm A-Lok möglich |
| Material: | 316 Edelstahl |
| Ventilpackung: | PTFE |
| Druck: | max 414 bar |
| Temperatur: | -54°C bis 260°C |
| Gewicht: | 0,779 kg |
| Zolltarif-Nummer: | 8481 8059 |
| Ursprungsland: | United Kingdom |
Downloads

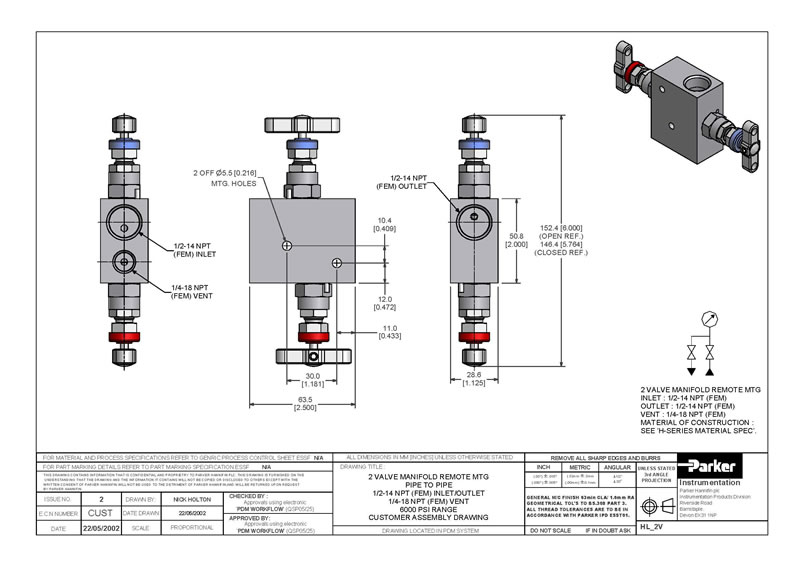

Zeichnung HLS2V
Allgemeine Informationen und Materialauswahl

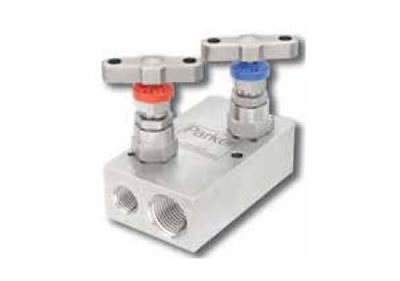

HLS2VTF
Artikel-Nr.: 11614E
Ventilblock, Ventilblock, 2-fach für Leitungsmontage
| Typ: | HLS2VTF |
| Eingang: | 1/2" NPT(F), unten |
| Ausgang: | 1/2" NPT(F), oben |
| Entlüften: | 1/4" NPT(F), unten |
| Material: | 316 Edelstahl |
| Ventilpackung: | PTFE |
| Druck: | max 414 bar |
| Temperatur: | -54°C bis 260°C |
| Gewicht: | ... kg |
| Zolltarif-Nummer: | 8481 8059 |
| Ursprungsland: | United Kingdom |
Downloads

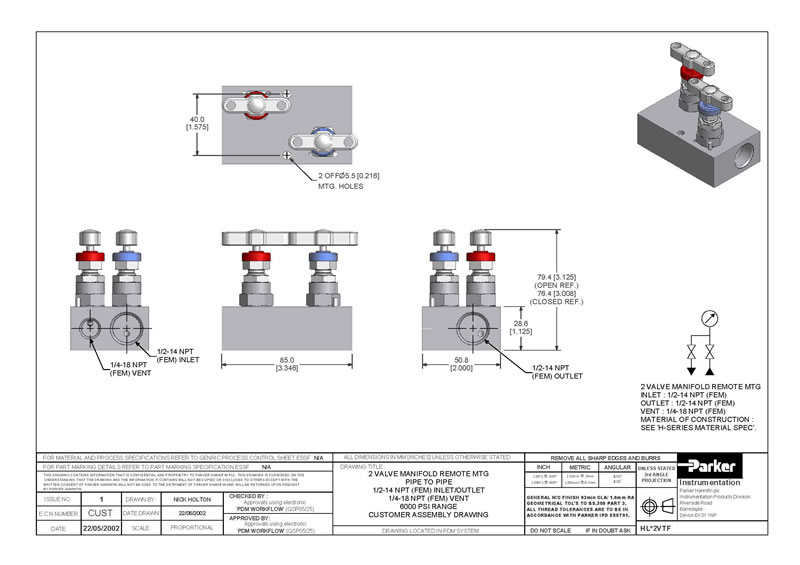

Zeichnung HLS2VTF
Allgemeine Informationen und Materialauswahl

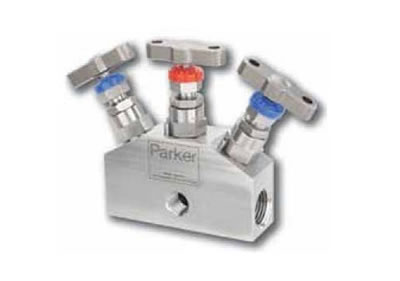

HLS3DBB
Artikel-Nr.: 11615E

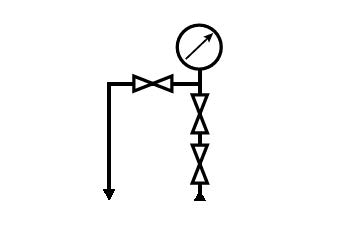

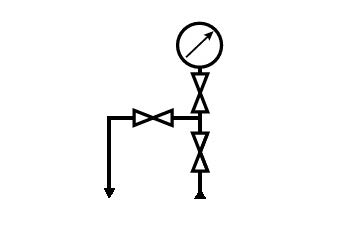

Doppelabsperrblock mit Entlüftungsventil für Leitungsmontage
| Typ: | HLS3DBB |
| Eingang: | 1/2" NPT(F) |
| Ausgang: | 1/2" NPT(F) |
| Entlüften: | 1/4" NPT(F) |
| Material: | 316 Edelstahl |
| Ventilpackung: | PTFE |
| Druck: | max 414 bar |
| Temperatur: | -54°C bis 260°C |
| Gewicht: | ... kg |
| Zolltarif-Nummer: | 8481 8059 |
| Ursprungsland: | United Kingdom |
Downloads

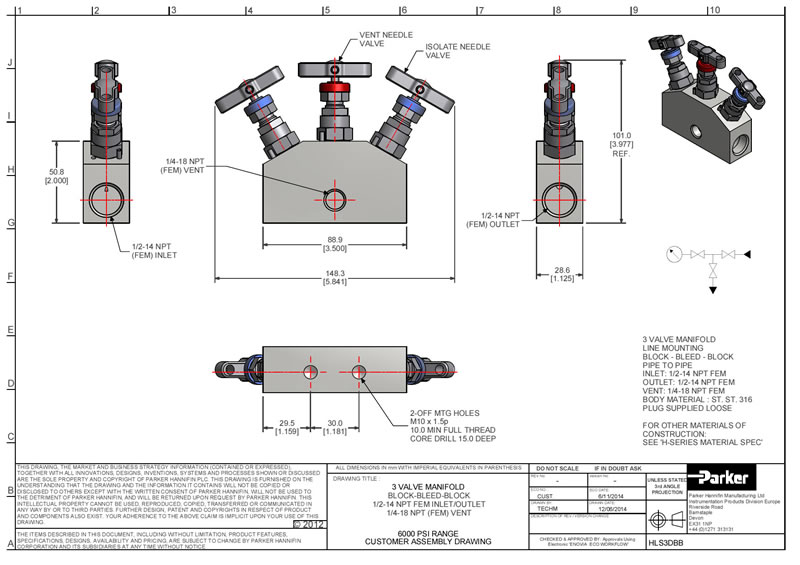

Zeichnung HLS3DBB
Allgemeine Informationen und Materialauswahl

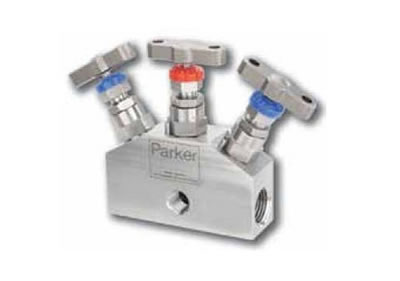

HLS3DBB1
Artikel-Nr.: 44886
Doppelabsperrblock mit Entlüftungsventil für Leitungsmontage
| Typ: | HLS3DBB1 |
| Eingang: | 1/2" NPT(F) |
| Ausgang: | 1/2" NPT(F) |
| Entlüften: | 1/4" NPT(F) |
| Material: | 316 Edelstahl |
| Ventilpackung: | PTFE |
| Druck: | max 414 bar |
| Temperatur: | -54°C bis 260°C |
| Gewicht: | ... kg |
| Zolltarif-Nummer: | 8481 8059 |
| Ursprungsland: | United Kingdom |
Downloads

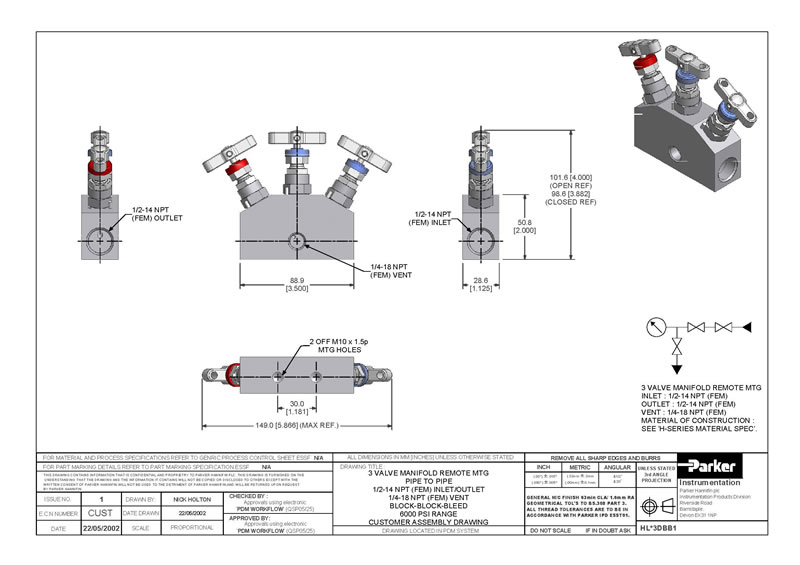

Zeichnung HLS3DBB1
Allgemeine Informationen und Materialauswahl

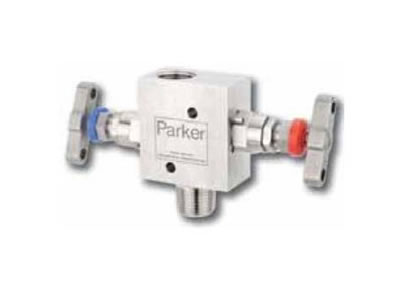

HLS28M8F4F
Artikel-Nr.: 11609E
Ventilblock, 2-fach für Leitungsmontage
| Typ: | HLS28M8F4F |
| Eingang: | 1/2" NPT(F), unten |
| Ausgang: | 1/2" NPT(F), oben für Messgerät |
| Entlüften: | 1/4" NPT(F), hinten |
| Material: | 316 Edelstahl |
| Ventilpackung: | PTFE |
| Druck: | max 414 bar |
| Temperatur: | -54°C bis 260°C |
| Gewicht: | 0,751 kg |
| Zolltarif-Nummer: | 8481 8059 |
| Ursprungsland: | United Kingdom |
Downloads

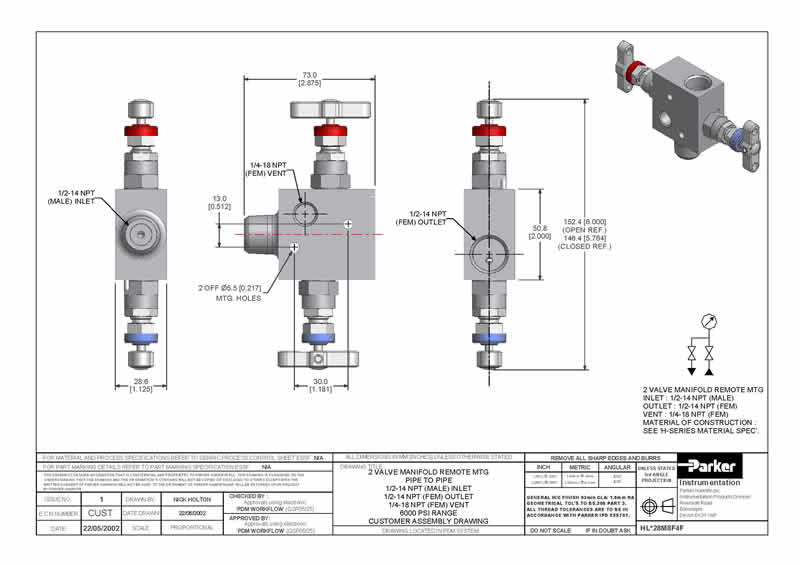

Zeichnung HLS28M8F4F
Allgemeine Informationen und Materialauswahl
Direktmontage bedeutet das Messgerät bzw. Messumformer wird direkt an den Ventilblock angebaut. Vorteil hier sind die kompakte Bauform, weniger Zeit und Materialaufwand bei der Installation.

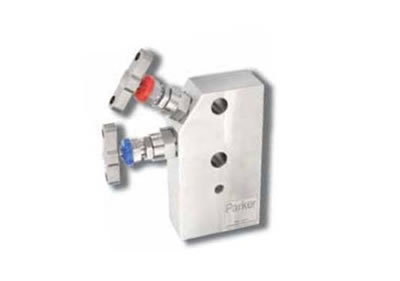

HDS2EXT
Artikel-Nr.: 11589E
Ventilblock, 2-fach für Direktmontage
Verwendung im Schutzkasten
für Bodenmontage Leitungsanschlüsse unten
| Typ: | HDS2EXT |
| Eingang: | 1/2" NPT(F) |
| Ausgang: | Flansch Messumformer IEC |
| Entlüften: | 1/4" NPT(F), nur 6mm A-Lok |
| Material: | 316 Edelstahl |
| Ventilpackung: | PTFE |
| Druck: | max 414 bar |
| Temperatur: | -54°C bis +260°C |
| Befestigung von unten mit 2 x M8 Innensechskantschrauben (nicht im Lieferumfang enthalten) anbringen einer Kontaktheizung inkl. 1 Stck. PTFE-Dichtring 2 Stck. Schrauben 7/16 UNF, Mat. Stahl/verz. | |
| Gewicht: | ... kg |
| Zolltarif-Nummer: | 8481 8059 |
| Ursprungsland: | United Kingdom |
Downloads

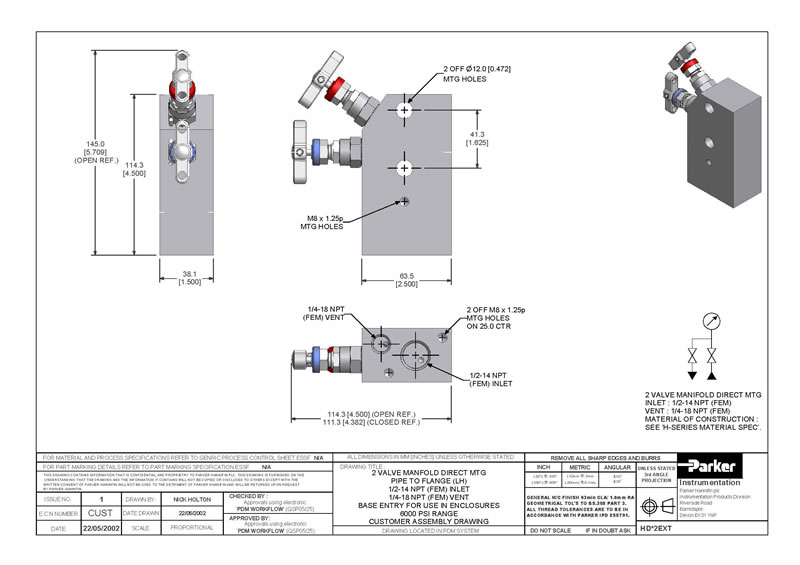

Zeichnung HDS2EXT
Allgemeine Informationen und Materialauswahl

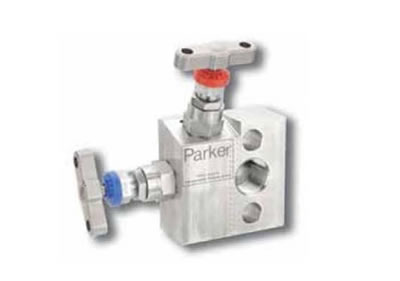

HDS2HLH
Artikel-Nr.: 11590E
Ventilblock, 2-fach für Direktmontage
| Typ: | HDS2HLH |
| Eingang: | 1/2" NPT(F) |
| Ausgang: | Flansch Messumformer IEC |
| Entlüften: | 1/4" NPT(F) |
| Material: | 316 Edelstahl |
| Ventilpackung: | PTFE |
| Druck: | max 414 bar |
| Temperatur: | -54°C bis +260°C |
| inkl. 1 Stck. PTFE-Dichtring 2 Stck. Schrauben 7/16 UNF, Mat. Stahl/verz. | |
| Gewicht: | ... kg |
| Zolltarif-Nummer: | 8481 8059 |
| Ursprungsland: | United Kingdom |
Downloads

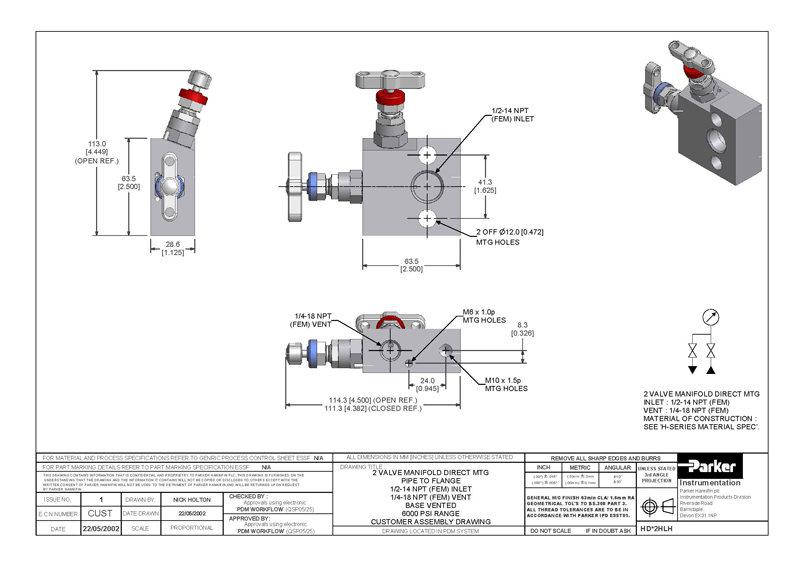

Zeichnung HDS2HLH
Allgemeine Informationen und Materialauswahl

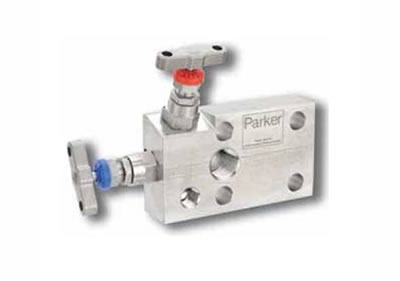

HDS2HLHCP
Artikel-Nr.: 11591E
Ventilblock, 2-fach für Direktmontage
| Typ: | HDS2HLHCP |
| Eingang: | 1/2" NPT(F) |
| Ausgang: | Rosemount MU 3051, Coplanar-Flansch ohne Zwischenteil offener Flansch Orginaldichtung erforderlich |
| Entlüften: | 1/4" NPT(F) |
| Material: | 316 Edelstahl |
| Ventilpackung: | PTFE |
| Druck: | max 414 bar |
| Temperatur: | -54°C bis +260°C |
| inkl. 2 Stck. Schrauben 7/16 UNF, Mat. Stahl/verz. Dichtringe Beistellung von Rosemount | |
| Gewicht: | ... kg |
| Zolltarif-Nummer: | 8481 8059 |
| Ursprungsland: | United Kingdom |
Downloads

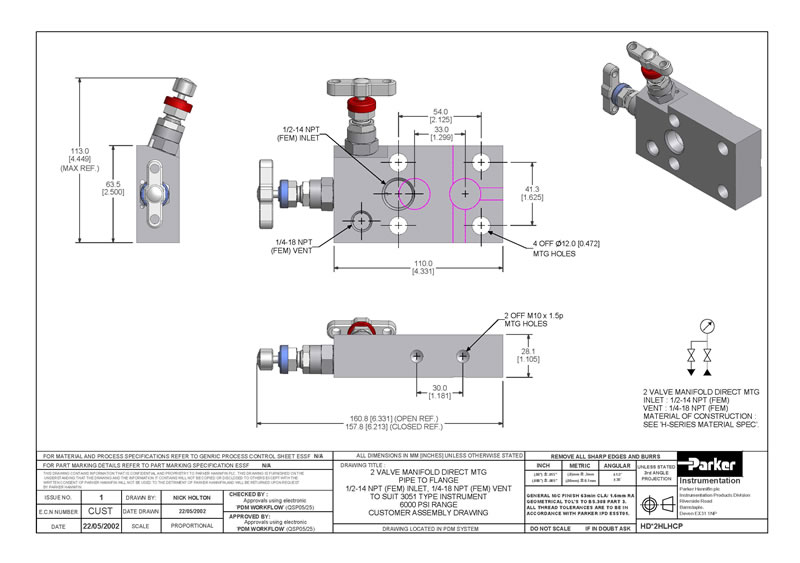

Zeichnung HDS2HLHCP
Allgemeine Informationen und Materialauswahl

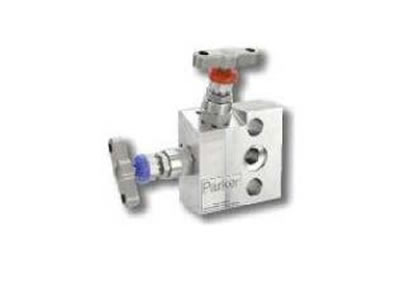

HDS2HLHFF
Artikel-Nr.: 44887
Ventilblock, 2-fach für Direktmontage
Flansch/Flansch Ausführung
| Typ: | HDS2HLHFF |
| Eingang: | Flanschanschluss glatte Dichtfläche Anschluß mittels 1 Stück Ovalflansch möglich |
| Ausgang: | Flansch Messumformer IEC |
| Entlüften: | 1/4" NPT(F) |
| Material: | 316 Edelstahl |
| Ventilpackung: | PTFE |
| Druck: | max 414 bar |
| Temperatur: | -54°C bis +260°C |
| inkl. 1 Stck. PTFE-Dichtringe 2 Stck. Schrauben 7/16 UNF, Mat. Stahl/verz. für Eingangsflansch: Dichtungen nicht im Lieferumfang enthalten. | |
| Gewicht: | ... kg |
| Zolltarif-Nummer: | 8481 8059 |
| Ursprungsland: | United Kingdom |
Downloads

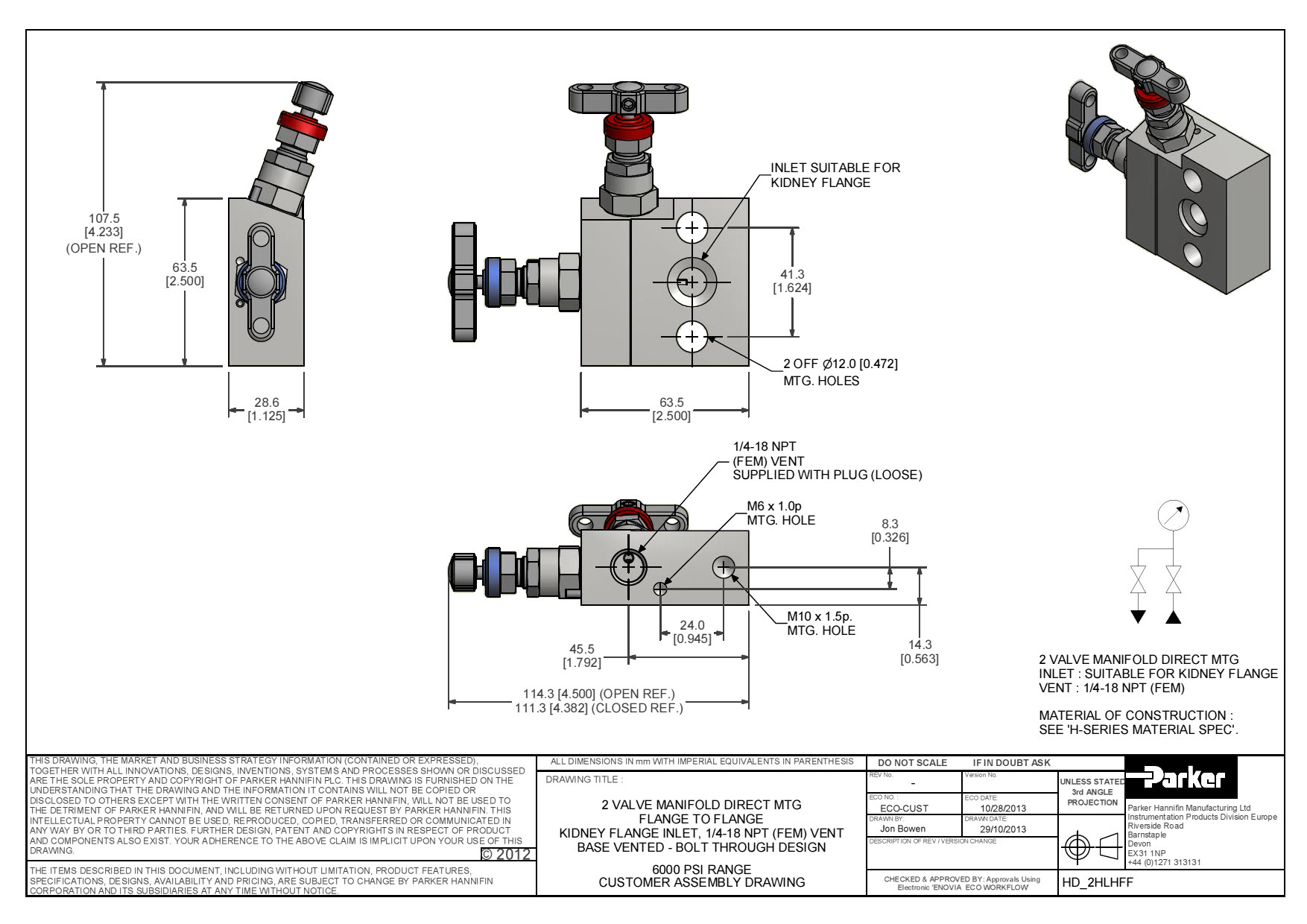

Zeichnung HDS2HLHFF
Allgemeine Informationen und Materialauswahl

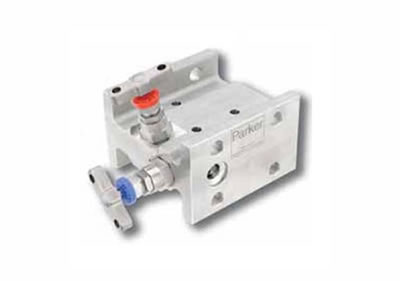

HEFS2LH
Artikel-Nr.: 42305
Ventilblock, 2-fach für Direktmontage
Flansch/Flansch Ausführung
| Typ: | HEFS2LH |
| Eingang: | Flanschanschluss glatte Dichtfläche |
| Ausgang: | Flansch Messumformer IEC |
| Entlüften: | 1 x 1/4" NPT(F) |
| Material: | 316 Edelstahl |
| Ventilpackung: | PTFE |
| Druck: | max 414 bar |
| Temperatur: | -54°C bis +260°C |
| Ausgangsflansch: | 1 Stck. PTFE-Dichtringe 4 Stck. Schrauben 7/16 UNF, Mat. Stahl/verz. im Lieferumfang enthalten |
| Eingangsflansch: | Montageschrauben und Dichtung nicht im Lieferumfang enthalten. Bei Bedarf ist hierfür individuelle Abstimmung notwendig. |
| Gewicht: | ... kg |
| Zolltarif-Nummer: | 8481 8059 |
| Ursprungsland: | United Kingdom |
Downloads

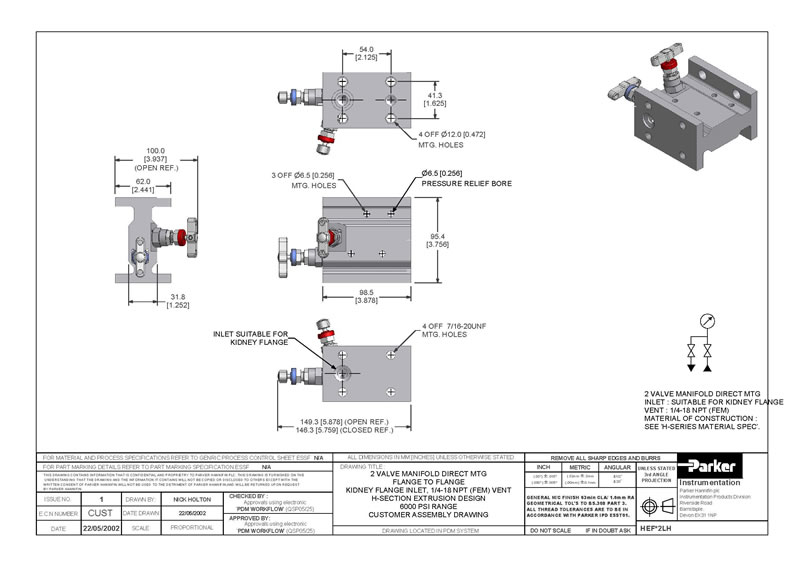

Zeichnung HEFS2LH
Allgemeine Informationen und Materialauswahl

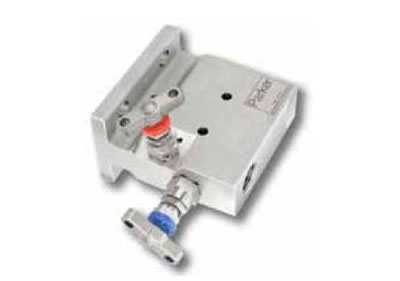

HEFS2LH8N
Artikel-Nr.: 43284
Ventilblock, 2-fach für Direktmontage
Flansch/Flansch Ausführung
| Typ: | HEFS2LH8N |
| Eingang: | 1/2" NPT(F) |
| Ausgang: | Flansch Messumformer IEC |
| Entlüften: | 1 x 1/4" NPT(F) |
| Material: | 316 Edelstahl |
| Ventilpackung: | PTFE |
| Druck: | max 414 bar |
| Temperatur: | -54°C bis +260°C |
| inkl. 1 Stck. PTFE-Dichtringe 4 Stck. Schrauben 7/16 UNF, Mat. Stahl/verz. | |
| Gewicht: | ... kg |
| Zolltarif-Nummer: | 8481 8059 |
| Ursprungsland: | United Kingdom |
Downloads

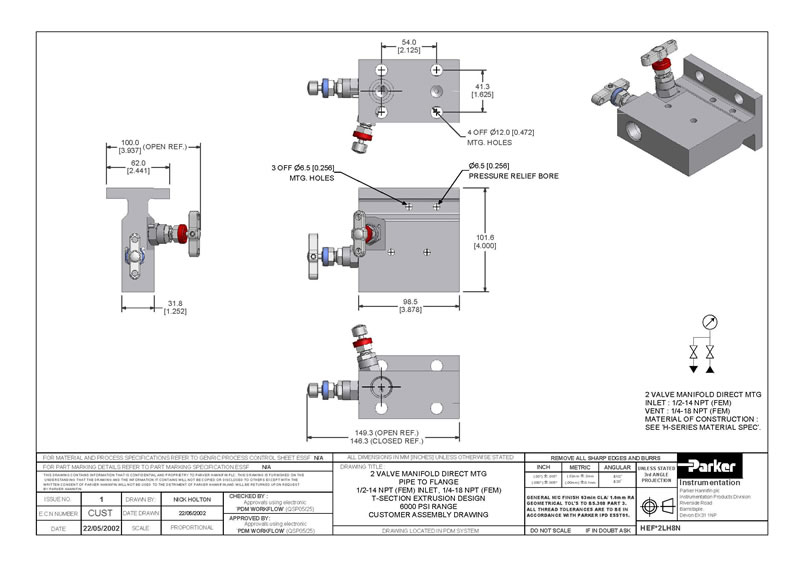

Zeichnung HEFS2LH8N
Allgemeine Informationen und Materialauswahl
